RT809H всё что связано с ремонтом.
vladislav_Дата: Воскресенье, 17.02.2019, 12:08 | Сообщение # 1
Группа: Проверенные
Сообщений: 54
Статус: Offline

vladislav_Дата: Воскресенье, 17.02.2019, 13:10 | Сообщение # 2
Группа: Проверенные
Сообщений: 54
Статус: Offline
Обнаружил, что программатор отказался работать с микросхемами у которых более 8ми выводов в ZIF панельке, с 24 и 25 серией, проблем не возникает , определяет, читает , стирает и пишет без проблем. Эксперименты с настройками, USB шнурами, откатом на предыдущие более старые версии ПО, и разными ОС на разных ПК ни к чему положительному не привели. При поиски ответа в интернете наткнулся на сообщение встречающиеся на нескольких форумах "Программаторы RT809H произведенные до 15-ого июля 2017 (если серийник меньше или начинается с 20170715) некорректно работают под Win7, поэтому им нужна доработка" заключающая в себя изменение номинала резистора R26 10 kОm на 4,7 kОm и увеличении ёмкости двух конденсаторов C18 и C22 до 47uF-100uF/16v по цепи питания 5V - 3,3V - 1,2V . У кого нибудь есть возможность выложить фото этого участка платы - прошу поделится или огласить отличия .


Добавлено (18.02.2019, 00:33)
---------------------------------------------
Я так понял,что у меня не единичный случай, практически полностью повторяется ситуация описанная автором несколько раннее
Цитата 18666 ()
Доброго времени суток всем!Приобрел в 2016г rt809h в китае (был в гостях заодно и приобрел) почти год не пользовался нужды не было и вот решил испытать сначала все вроде прошивал и читал пока дело не дошло до kb9012 ни в какую не хотел ее определять ,ни с колодки ни с платы ,после обновления предновогоднего 2017 вышла обнова и после нее он увидел kb9012 но перестал видеть tsop 48 хотя я ради интереса до обновы сливал 29F64G08CBAAA и k9f1g08u0a, они и считывались и заливались нормально .после обновы мне программатор на tsop48 пишет все время при определения флеши: chip id selected does not match the current id и ошибка 0xfffffffff (что то типо того ) при чтении в дампе только ffffffffff.... ,пробовал ставить разные версии обнов начиная с 2016 года по нынешний ,разные ос xp.7.8.10 толка не какого, так как программатор 2016г сделал ему апгрейд в виде кондеров и резистора,делал чтение с галкой для zif и без,пропаять я тоже почти все пропаял и облазил его с микроскопом вдоль и поперек ,но он так и не может определить tsop48 ,может у кого нибудь была такая проблема ?просто руки уже опустились, 25w...... определяет автоматом и в дампе все есть не 000 это точно. помогите советом,заранее благодарю
Прикрепления: 2300804.jpg(147.5 Kb)
http://www.willem-ua.com/forum/42-656-5567-16-1518632027

Это наталкивает на мысль, что всё таки неисправность на программном уровне. Уделив этому время обнаружил, что питание действительно реализовано не совсем корректно . После dc-dc преобразователя установлены два линейных регулятора на напряжения 3,3 V и 1,2V , ёмкостях действительно отсутствуют вопреки даташиту. Но установив их, увеличив за счёт изменения сопротивления напряжение получил стабильные 3,3В и 1,2в. Но это на работе программатора практически ни как не отразилось
.

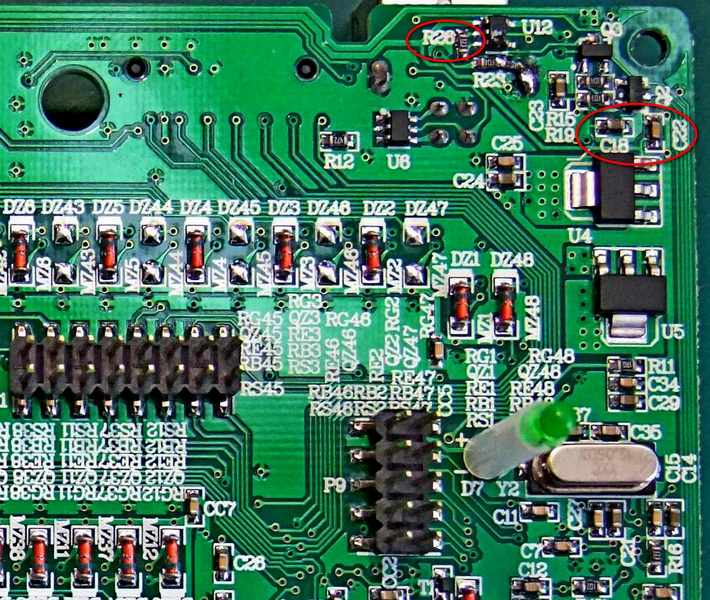

Прикрепления: 0077712.jpg(96.1 Kb)


Сообщение отредактировал vladislav_ - Понедельник, 18.02.2019, 08:06

vladislav_Дата: Понедельник, 18.02.2019, 19:43 | Сообщение # 3
Группа: Проверенные
Сообщений: 54
Статус: Offline
RT809H Programmer Technical Upgrading Notification

Добавлено (21.02.2019, 20:26)
---------------------------------------------
В программаторе присутствует режим само тестирования устройства SELFTEST при её запуске программатор сам указывает в логе где проблема
014: The pin detection value is 0x1,it is no good.
015: Start reading chip......
016: Buffer data checksum: 16bits_0x2BD2 Ј¬32bits_0x00002BD2 :
017: 1. These pins have leakage(2N7002):31
018: 3. VCC short circuit:48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
019: 5. VPP short circuit:48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
020: Elapsed time: 1.907 secondsЈ¬average speed of 69 bytes/sec.
021: >------------------------------------OK---------------------------------------<

или, как вариант взять в руки прибор и пройтись по пинам ZIF панельки и это же напряжение найти на транзисторах

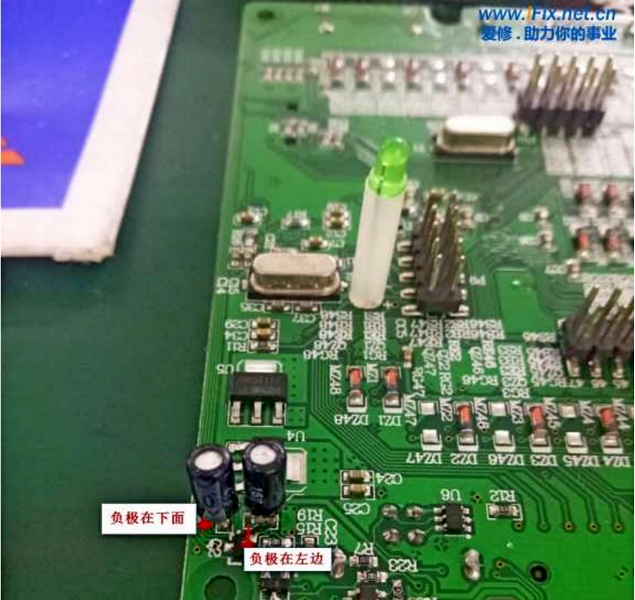

p.s. фото участка платы любезно предоставленное ranc,
более подробно о ходе ремонта https://remont-aud.net/forum/90-67001-157

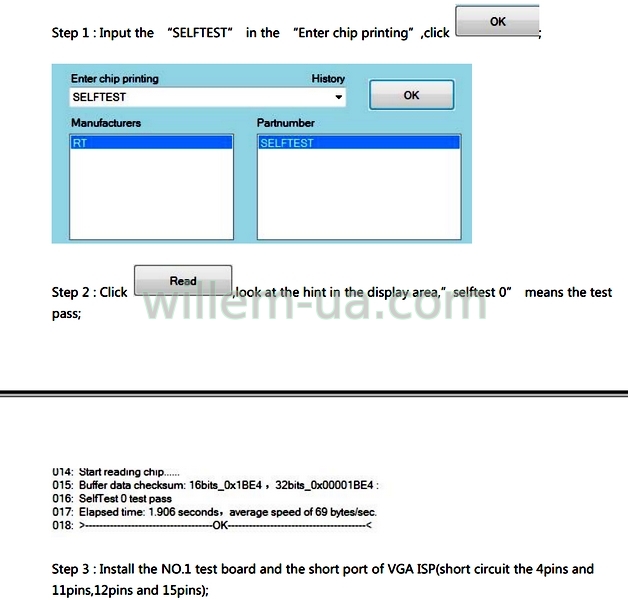

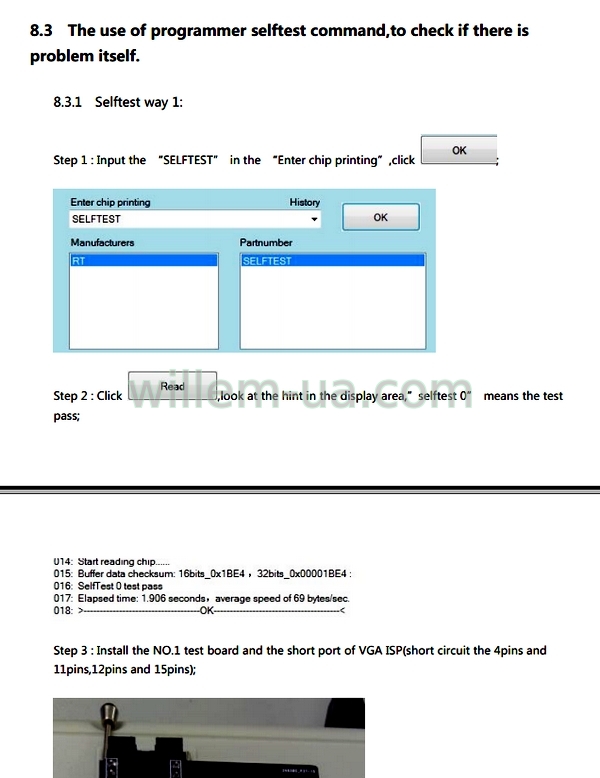

Прикрепления: 6722169.jpg(263.0 Kb) · RT809H_Programm.pdf(363.8 Kb)

vladislav_Дата: Четверг, 21.02.2019, 20:47 | Сообщение # 4
Группа: Проверенные
Сообщений: 54
Статус: Offline
В нормально работающем программаторе на выводах ZIF панельки при подключённом USB кабеле и не активной программе НЕ должно присутствовать ни какого напряжения ни по переменной ни по постоянной составляющих.
Закончилось всё заменой полевых транзисторов 2N7002 по проблемным выводам .

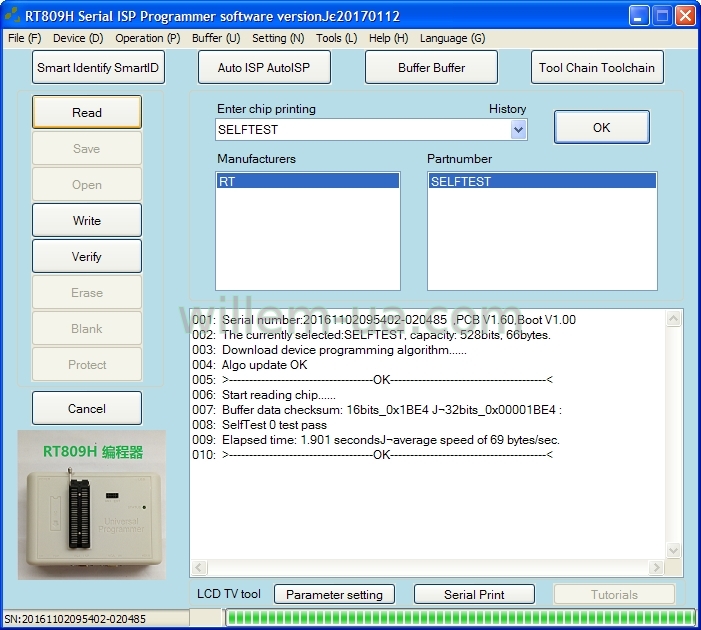

Лог SELFTEST ZIF панельки нормально работающего программатора

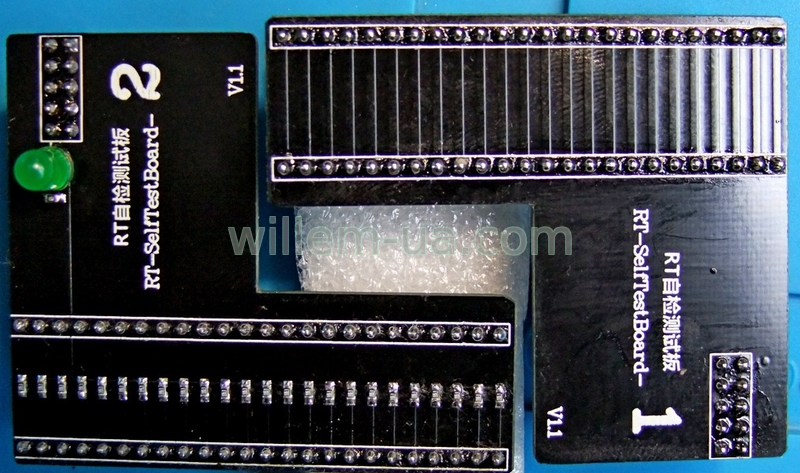

для более достоверной и полной информации само тестированния программатора необходимо иметь комплект RT809H self-test test board
Прикрепления: 1638235.jpg(203.4 Kb)


Сообщение отредактировал vladislav_ - Четверг, 21.02.2019, 21:16

vladislav_Дата: Вторник, 26.03.2019, 18:30 | Сообщение # 5
Группа: Проверенные
Сообщений: 54
Статус: Offline
Цитата vladislav_ ()

Прикрепления: 9525965.jpg(327.8 Kb)
