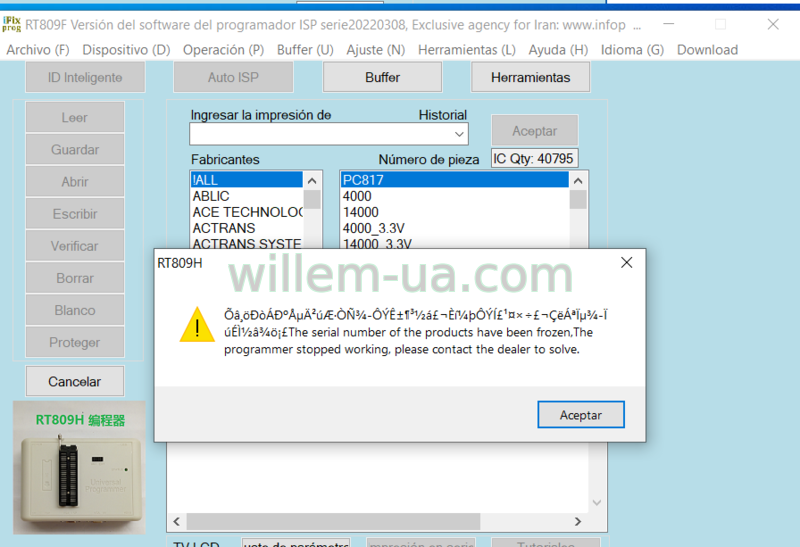

RT809H всё что связано с ремонтом.
SERGEY4273Дата: Пятница, 19.06.2020, 08:39 | Сообщение # 16
Группа: Пользователи
Сообщений: 11
Статус: Offline
Здравствуйте! Подскажите пожалуйста в каких случаях должен гореть светодиод на плате Board-2 при самотесте ? Заранее спасибо!

snstДата: Суббота, 04.07.2020, 11:32 | Сообщение # 17
Группа: Пользователи
Сообщений: 2
Статус: Offline
Если при SELFTEST выдает ошибку - vpp open circuit, а расширенные тесты с тестовыми адаптерами успешно проходят и программатор "старый" (до 20170715), то нужно сделать доработку по методике выше и ошибка исчезнет.

HarhasДата: Среда, 12.08.2020, 22:59 | Сообщение # 18
Группа: Пользователи
Сообщений: 27
Статус: Offline
Я прошел тест, и он выдает ошибку
011: Начать чтение чипа ......
012: Контрольная сумма данных буфера: 16 бит_0x1C05 £ ¬32 бита_0x00001C05:
013: 8. Сбой защиты VPP: 41 14
014: Истекшее время: 1,913 секунды £ ¬средняя скорость 34 байта / сек.
015:> ------------------------------------ Хорошо ---------- ----------------------------- <
кто-нибудь знает, что у них может быть, спасибо

Добавлено (15.08.2020, 23:38)
---------------------------------------------
решаемая
001: Начать чтение чипа ......
002: Контрольная сумма данных буфера: 16 бит_0x1BE4 £ ¬32 бита_0x00001BE4:
003: SelfTest 0 тест пройден
004: Истекшее время: 1,905 секунды £ ¬средняя скорость 34 байта / сек.
005:> ------------------------------------ Хорошо ---------- ----------------------------- <

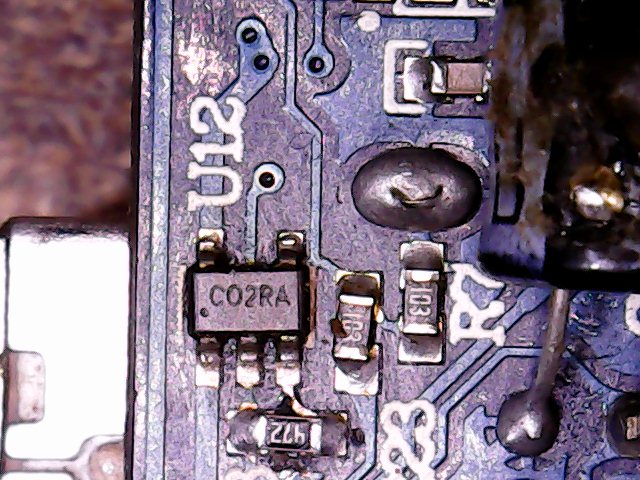

Дефектом был транзистор на выводе 14, на нем напишите 1AM = MMBT3904 прервано, это тот, который на картинке окружен синим


RomДата: Пятница, 25.09.2020, 21:16 | Сообщение # 19
Группа: Пользователи
Сообщений: 3
Статус: Offline
Добрый. Подскажите по проблеме- брал у китайцев, отроду месяц. В начале программой определялся через раз, сейчас вообще софтом не видится. Драйвера встают нормально. Че с ним можно сделать?


Сообщение отредактировал Rom - Пятница, 25.09.2020, 21:17

vladislav_Дата: Среда, 30.09.2020, 05:56 | Сообщение # 20
Группа: Проверенные
Сообщений: 66
Статус: Offline
В самой программе есть пункт в меню настроек c "USB Firmware repair" , он перезапишет eeprom в которой хранятся настройки USB

RomДата: Среда, 30.09.2020, 08:47 | Сообщение # 21
Группа: Пользователи
Сообщений: 3
Статус: Offline
не помогает

RomДата: Среда, 30.09.2020, 18:01 | Сообщение # 22
Группа: Пользователи
Сообщений: 3
Статус: Offline
Цитата Rom ()
Подскажите по проблеме- брал у китайцев, отроду месяц. В начале программой определялся через раз, сейчас вообще софтом не видится. Драйвера встают нормально. Че с ним можно сделать?

Победил, перешив епромку 93с56 с ид на ftdi. Внутри были другие данные. как она переписалась- не знаю, возможно от соседних устройств чего хапнула... Корректный дамп прилагаю.
Прикрепления: 93c56.zip(0.3 Kb)

armagonДата: Суббота, 14.11.2020, 04:37 | Сообщение # 23
Группа: Пользователи
Сообщений: 2
Статус: Offline
прошу помощи для проверки корректности работы программатора в режиме ISP.

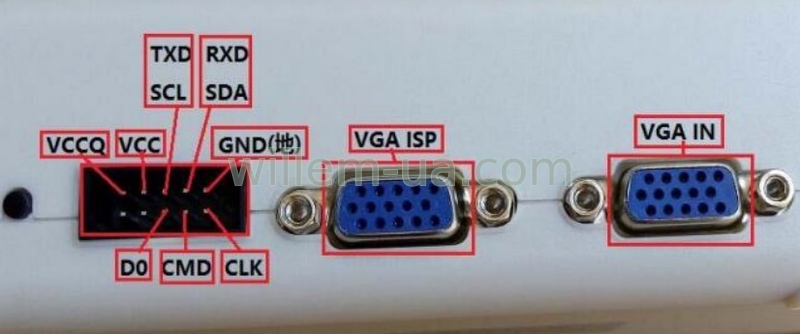

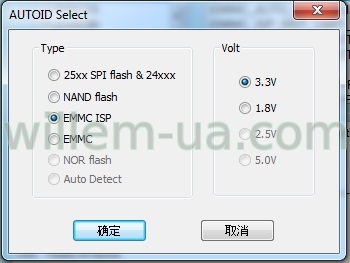

замерьте напряжение на выводах DO и CMD относительно GND без подключения какой либо микросхемы после выбора режима "smart identify"-> emmc isp 3.3V, величина напряжения интересует по постоянному значению, а также в момент через примерно 1 сек после дальнейшего нажатия кнопки "read".
Прикрепления: 7410359.jpg(40.1 Kb) · 1194626.jpg(129.4 Kb)


Сообщение отредактировал armagon - Суббота, 14.11.2020, 04:40

vladislav_Дата: Четверг, 19.11.2020, 15:11 | Сообщение # 24
Группа: Проверенные
Сообщений: 66
Статус: Offline
на выводах DO и CMD относительно GND +1.73V ,
после дальнейшего нажатия кнопки "read". +2.98V

Добавлено (19.11.2020, 15:13)
---------------------------------------------
SELFTEST - что "говорит" ?


armagonДата: Суббота, 21.11.2020, 14:39 | Сообщение # 25
Группа: Пользователи
Сообщений: 2
Статус: Offline
self test проходит на отлично (с соответствующими переходниками для селф теста), у меня такое же поведение, Спасибо за замеры! только когда смотрю осциллографом, сказывается мне что должно с нуля быть, чтобы коннект был при соединении по ISP с еммс на плате майна телика. печально, буду дальше разбираться, что не так...

TrackkДата: Понедельник, 23.11.2020, 19:58 | Сообщение # 26
Группа: Пользователи
Сообщений: 5
Статус: Offline
Добрый день! Может кто нибудь замерить напряжения на контрольных точках на плате программатора. Они все подписаны.
