Программатор TNM 5000+ USB NAND Топовая модель. Разные комплектации адаптеров. НОВИНКА!

Рейтинг: 4.9/15
8512.00грн. 7980.00грн.
    • Выбор комплектации TNM5000:
Производитель: TNM Electronics Ltd.
Наличие: Есть в наличии.
Гарантия: 6 месяцев.
Единица: шт.
Вес: 1.51

Описание комплектации, фото (до нажатия - в корзину - выбирайте нужную комплектацию, в меню выше(чуть ниже звезд рейтинга-жмите на треугольник, появится меню с списком всех комплектаций). Цена меняется в зависимости от выбранной.


Универсальный программатор с поддержкой NAND, MCU, CPLD, FPGA, EPROM, EEPROM, FLASH,SPI, GAL chips, Motorola. Полноценная эмуляция Altera USB-Blaster для Quartus-II Software
Полноценный Serial Port Emulation Vehicle ECU , Immoblizer & Dashboard microcontroller Support TopJTAG Flash Programmer, TopJTAG Probe. Полная поддержка USB 2.0.
Софт поддерживает русский язык.

     Скачать программное обеспечение универсальное NAND, MCU, CPLD, FPGA, EPROM, EEPROM, FLASH,SPI, GAL chips

     Скачать программное обеспечение  специализированное для NAND Flash

     Скачать список поддерживаемых микросхем (список может быть не полным.. в идеале качайте софт, обновляйте до последней версии и смотрите в софте)

     Описание программатора на английском языке

     Скачать обновление программного обеспечения TNM5000 до последней версии , с поддержкой русского языка

     Скачать утилиты Altera USB-Blaster , Serial Port Emulation, TopJTAG Flash Programmer, TopJTAG Probe

     Скачать файл конфигурации ITE-keymapConfigTNM


Сайт производителя  www.TnmElectronics.com


Покупайте с гарантией, покупайте оригинальные программаторы TNM5000 !

Такого разнообразия комплектаций программатора TNM5000 и адаптеров, Вы не найдете негде!

Покупайте у официальных представителей.

Получайте реальную гарантию сроком 6 месцев, на программаторы TNM5000 !



Купить оригинальный программатор TNM5000 у официального представителя компании TNMelectronics




  Комплектация эконом:комплектация программатора TNM 5000+ Nand
   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.













комплектация средняя №1  Комплектация 5шт. адаптеров:
   1. Программатор TNM5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Адаптер SOP8 - DIP8 (150mil) - 1шт.
   6. Адаптер SOP8 - DIP8 (205mil) - 1шт.
   7.  Адаптер SOP16 - DIP16 (150mil) - 1шт.
   8. Адаптер PLCC44 to DIP44  - 1шт.
   9. Адаптер PLCC32 to DIP32 ADP-005 - 1шт.








Комплектация 10шт. адаптеров
  Комплектация 10шт. адаптеров:

 1. Программатор TNM5000+ USB NAND - 1шт.
 2. Кабель USB - 1шт.
 3. Кабель ISP, JTAG - 1шт.
 4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.

 5. Экстрактор PLCC - 1шт.
 6. Адаптер SOP16 - DIP16 (150mil) - 1шт.
 7. Адаптер SSOP8-DIP8 TSSOP8-DIP8 170mil ADP-070 - 1шт.
 8. Адаптер SOP8 - DIP8 (150mil) - 1шт.
 9. Адаптер SOP8 - DIP8 (205mil) - 1шт.
 10. Адаптер SOP16-DIP16 (300mil) - 1шт.
 11. Адаптер SOP8/MSOP8/SSOP8/SOP16-DIP16 под пайку- 1шт.
 12. Адаптер PLCC20-DIP20 - 1шт.
 13. Адаптер PLCC28-DIP24 - 1шт.
 14. Адаптер PLCC32-DIP32- 1шт.
 15. Адаптер PLCC44-DIP40 - 1шт.
 16. Шлейф ICSP - 1 шт.



Комплектация Tsop48

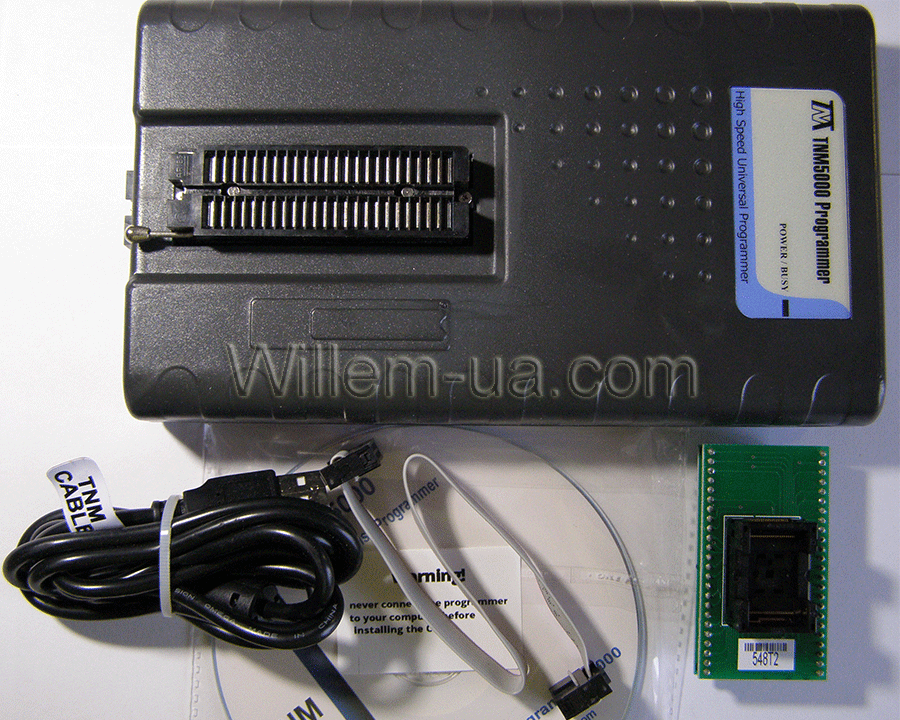

  Комплектация Tsop48 :

   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Адаптер TSOP48 (от 32 до 48 включительно)(индекс 548T2) - 1шт.









Комплектация Tsop56
  Комплектация Tsop56 :

   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Комплект адаптеров TSOP56 ( 556T2 FULL )






Комплектация Tsop48 Psop44
  Комплектация Tsop48+Psop44 :

   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Адаптер TSOP48 (от 32 до 48 включительно)(индекс 548T2) - 1шт.
   6. Адаптер SOP44 (PSOP44) - 1шт.







Комплектация Tsop48 Tsop56
  Комплектация Tsop48+Tsop56 :

   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Комплект адаптеров TSOP56 ( 556T2 FULL )
   6. Адаптер TSOP48 (от 32 до 48 включительно)(индекс 548T2) - 1шт.





Комплектация макс. 17шт. адаптеров

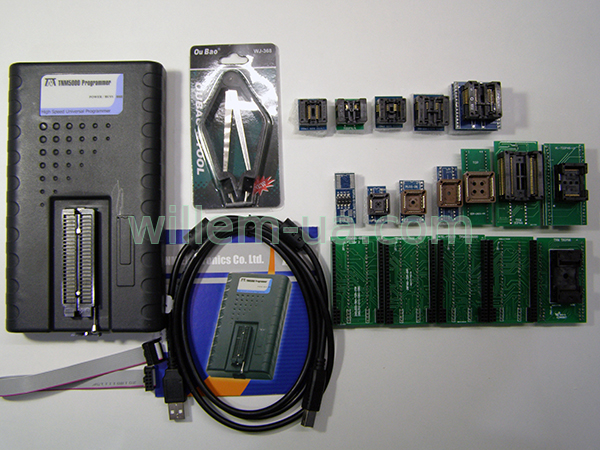

  Комплектация макс. 17шт. адаптеров:
   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Экстрактор PLCC - 1шт.
   6. Адаптер SOP16 - DIP16 (150mil) - 1шт.
   7. Адаптер SSOP8-DIP8 TSSOP8-DIP8 170mil ADP-070 - 1шт.
   8. Адаптер SOP8 - DIP8 (150mil) - 1шт.
   9. Адаптер SOP8 - DIP8 (205mil) - 1шт.
  10. Адаптер SOP16-DIP16 (300mil) - 1шт.
  11. Адаптер SOP8/MSOP8/SSOP8/SOP16-DIP16 под пайку- 1шт.
 12. Адаптер PLCC20-DIP20 - 1шт.
 13. Адаптер PLCC28-DIP24 - 1шт.
 14. Адаптер PLCC32-DIP32- 1шт.
 15. Адаптер PLCC44-DIP40 - 1шт.
 16. Шлейф ICSP - 1 шт.
 17. Адаптер TSOP48 (от 32 до 48 включительно)(индекс 548T2) - 1шт.
 18. Адаптер SOP44 (PSOP44) - 1шт.
 19. Комплект адаптеров TSOP56 ( 556T2 FULL )



Комплектация макс. 21шт. адаптеров
  Комплектация макс. 21шт. адаптеров:
   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Экстрактор PLCC - 1шт.
   6. Адаптер SOP16 - DIP16 (150mil) - 1шт.
   7. Адаптер SSOP8-DIP8 TSSOP8-DIP8 170mil ADP-070 - 1шт.
   8. Адаптер SOP8 - DIP8 (150mil) - 1шт.
   9. Адаптер SOP8 - DIP8 (205mil) - 1шт.
  10. Адаптер SOP16-DIP16 (300mil) - 1шт.
  11. Адаптер SOP8/MSOP8/SSOP8/SOP16-DIP16 под пайку- 1шт.
 12. Адаптер PLCC20-DIP20 - 1шт.
 13. Адаптер PLCC28-DIP24 - 1шт.
 14. Адаптер PLCC32-DIP32- 1шт.
 15. Адаптер PLCC44-DIP40 - 1шт.
 16. Шлейф ICSP - 1 шт.
 17. Адаптер TSOP48 (от 32 до 48 включительно)(индекс 548T2) - 1шт.
 18. Адаптер SOP44 (PSOP44) - 1шт.
 19. Комплект адаптеров TSOP56 ( 556T2 FULL )- 1шт.
 20. Адаптер(верхняя плата) BGA64 BGA561-5000 29GLxxx - 1шт.
 21. Адаптер(верхняя плата) BGA562 BGA64 (Intel Standart) - 1шт.
 22. Адаптер(верхняя плата) BGA481-5000 - 1шт.
 23. Адаптер Vsop32 532TS2 ADP-022 - 1шт.


Комплектация макс. 24шт. адаптеров
  Комплектация макс. 24шт. адаптеров:
   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Экстрактор PLCC - 1шт.
   6. Адаптер SOP16 - DIP16 (150mil) - 1шт.
   7. Адаптер SSOP8-DIP8 TSSOP8-DIP8 170mil ADP-070 - 1шт.
   8. Адаптер SOP8 - DIP8 (150mil) - 1шт.
   9. Адаптер SOP8 - DIP8 (205mil) - 1шт.
  10. Адаптер SOP16-DIP16 (300mil) - 1шт.
  11. Адаптер SOP8/MSOP8/SSOP8/SOP16-DIP16 под пайку- 1шт.
 12. Адаптер PLCC20-DIP20 - 1шт.
 13. Адаптер PLCC28-DIP24 - 1шт.
 14. Адаптер PLCC32-DIP32- 1шт.
 15. Адаптер PLCC44-DIP40 - 1шт.
 16. Шлейф ICSP - 1 шт.
 17. Адаптер TSOP48 (от 32 до 48 включительно)(индекс 548T2) - 1шт.
 18. Адаптер SOP44 (PSOP44) - 1шт.
 19. Комплект адаптеров TSOP56 ( 556T2 FULL )- 1шт.
 20. Адаптер(верхняя плата) BGA64 BGA561-5000 29GLxxx - 1шт.
 21. Адаптер(верхняя плата) BGA562 BGA64 (Intel Standart) - 1шт.
 22. Адаптер(верхняя плата) BGA481-5000 - 1шт.
 23. Адаптер Vsop32 532TS2 ADP-022 - 1шт.
 24. Адаптер 528T2 AT28BV64_TSOP28 - 1шт.
 25. Адаптер BGA52 Nand Flash - 1шт.
 26. Адаптер BGA169/BGA153 RT809H EMMC RT-BGA169-1 - 1шт.

Комплектация макс. 25шт. адаптеров
  Комплектация макс. 25шт. адаптеров:
   1. Программатор TNM 5000+ USB NAND - 1шт.
   2. Кабель USB - 1шт.
   3. Кабель ISP, JTAG - 1шт.
   4. Диск с софтом и описанием.(описание на англ.языке) - 1шт.
   5. Экстрактор PLCC - 1шт.
   6. Адаптер SOP16 - DIP16 (150mil) - 1шт.
   7. Адаптер SSOP8-DIP8 TSSOP8-DIP8 170mil ADP-070 - 1шт.
   8. Адаптер SOP8 - DIP8 (150mil) - 1шт.
   9. Адаптер SOP8 - DIP8 (205mil) - 1шт.
  10. Адаптер SOP16-DIP16 (300mil) - 1шт.
  11. Адаптер SOP8/MSOP8/SSOP8/SOP16-DIP16 под пайку- 1шт.
 12. Адаптер PLCC20-DIP20 - 1шт.
 13. Адаптер PLCC28-DIP24 - 1шт.
 14. Адаптер PLCC32-DIP32- 1шт.
 15. Адаптер PLCC44-DIP40 - 1шт.
 16. Шлейф ICSP - 1 шт.
 17. Адаптер TSOP48 (от 32 до 48 включительно)(индекс 548T2) - 1шт.
 18. Адаптер SOP44 (PSOP44) - 1шт.
 19. Комплект адаптеров TSOP56 ( 556T2 FULL )- 1шт.
 20. Адаптер(верхняя плата) BGA64 BGA561-5000 29GLxxx - 1шт.
 21. Адаптер(верхняя плата) BGA562 BGA64 (Intel Standart) - 1шт.
 22. Адаптер(верхняя плата) BGA481-5000 - 1шт.
 23. Адаптер Vsop32 532TS2 ADP-022 - 1шт.
 24. Адаптер 528T2 AT28BV64_TSOP28 - 1шт.
 25. Адаптер BGA52 Nand Flash - 1шт.
 26. Адаптер BGA169/BGA153 RT809H EMMC RT-BGA169-1 - 1шт.
 27. Адаптер TOOL-012B SOIC8 SMD - 1шт.




Краткое описание программатора:


 - Колодка ARIES ZIF  48pin , высокого качества, которая обеспечивает качественный и надежный контакт программируемой ис, или адаптера.
 - Программатор выполнен в корпусе из качественного пластика.
 - Поддерживает большое количество типов программируемых микросхем. На 17.03.14, количество поддерживаемых микросхем чуть больше 21000 .
   Flash Memory (Parallel / Nand /Serial) , EPROM , EEPROM , Serial EEPROM , Microcontroller , NVRAM , FRAM , CPLD , PLD , FPGA, Motorola
  - NOR FLASH поддерживает.
 Работает с OTP областью микросхем  EN25F16 , EN25F80 , EN25Q16 , EN25Q32 , EN25Q64 ... Считывает OTP область.. сохраняет.. редактирует... программирует OTP область микросхемы.
 - Программирует MIO KB9012 , ENE KB9018 , KB9010 , KB9022
 - Программирует MIO ITE IT8xxx EC Controller IT8585 / IT8586
 - Поддерживает NAND large-capacity & high-density Flash Memory. Отличительная особенность данного программатора!
Пример: HYNIX: HY27U/HY29F...... HY27US08561A  MICRON: MT29F......   SAMSUNG: K9F/K9K/K9G...... TC58NVG2S3ETA00 , H2JTDG2MBR K9F1G08U0D-SCB0 nand512W3A2CN6F  и другие.
 SST39VF6401B, SST39VF3201B, SST39VF6401,  SST39VF3201,  SST39VF1601,   M28W320FCB,  M28W320FCT, M29W160EB,  M29W160ET
S29GL064N, S29GL032N, S29GL128P
 - Поддерживает Motorola , FreeScale MC68HC11KA4 / MC68HC11A8 , X88C64 ,MC9S12XEP100 , MC9S12XEG384 , MC9S12XEQ512 , MC9S12HZ256 , MC9S12HZ128 , MC9S12HN64 , MC9S12HZ64
MC9S12XEA128MAL / MC9S12XEG128MAL / MC9S12XEG256MAL / MC9S12XET256MAL / MC9S12HY
- Поддерживает MC68HC908 series OTP fuse added
-  Infineon Tricore family Audo-NG (Next Generation) TC1796  TC1766 with support of External 32-bit Flash ( S29CD032 - S29CD016 ) in new Bosch ECUs
Motorola MPC562 MPC561 BDM programming for External Flash &  External EEPROM in EDC ECUs (Bosch & Sim2K)
Motorola HC9S12DG64 / HC9S12DG128 / HC9S12DG256 / HC9S12DG512 series with security bypass feature
 - Поддерживает LH28F128BFHT-PTTLT1A
 - Поддерживает Texas instrument following MSP430F -  MSP430F1101A / MSP430F1111A / MSP430F1121A / MSP430F1122 / MSP430F1132 / MSP430F1222 / MSP430F1232 / MSP430F2101 / MSP430F2111 /
MSP430F2112 / MSP430F2121 / MSP430F2122 / MSP430F2131 / MSP430F2132 / MSP430F2232 / MSP430F2234 / MSP430F2252 / MSP430F2254 /
MSP430F2272 / MSP430F2274 / MSP430G2153 / MSP430G2213 / MSP430G2230 / MSP430G2253 / MSP430G2313 / MSP430G2353 / MSP430G2413 /
MSP430G2444 / MSP430G2453 / MSP430G2513 / MSP430G2544 / MSP430G2553 / MSP430G2744 / MSP430G2755 / MSP430G2855 / MSP430G2955
 - Корпуса микросхем Tsop(от 32 до 48 включительно), поддерживаются одним адаптером!
 - Программатор имеет функцию тестирования контактов поставленной микросхемы (Pin Test)!
Если вы плохо поставили ис в колодку, или она имеет загрязненные выводы, софт программатора сообщим о плохом контакте и укажет номер этого контакта!


- Поддерживает микросхемы в корпусе TSOP56(в том числе NAND) !

- Программатор умеет анализировать NAND микросхему, на наличие BAD блоков, умеет пропускать их при записи, при чтении.
Работа NAND программатора TNM 5000

 -  Дополнительно, работает как программатор Altera USB-Blaster. Поддерживает софт Quartus II
   Полноценная эмуляция Altera USB-Blaster для Quartus-II Software.
 - Полноценный Serial Port Emulation.
 - Vehicle ECU , Immoblizer & Dashboard microcontroller Support.
 - TopJTAG Flash Programmer, TopJTAG Probe.

  - Программирование по ISP протоколу, выполняется на большой скорости обмена - до 400Kb/s ATMEL 89S5X, AVR, PIC (пример, программирование ATMEGA 128 выполняется менее чем за  10 секунд)

 - JTAG протокол. Кабель для  Xilinx FPGA и CPLD , ALTERA CPLD и FPGA.
 - JAM и SVF Player программирования  JTAG устройств.
 - Поддержка форматов файлов  Intel Hex, bin, Svf, JAM, Xilinx Jed и bit файлов.
 - Диапазон поддерживаемых микросхем по VCC, VPP: VCC от 2.5V до 6.5V ; VPP от 0V до 25V
 - Питание программатора  по USB интерфейсу. Можно использовать доп.  питание.
   (рекомендуется использовать идущий в комплект бп, чтобы разгрузить USB и обеспечить наиболее надежную работу программатора)
 - Автоматическое определение поставленной микросхемы в колодку ZIF ( поддерживается практически для всех типов микросхем. На практике работает в 80% случаев).
 - Автоматическое сканирование микросхемы, которой нет в поддержке программатора, для добавление в новый софт.
(этот файл, отправляем производителю для добавление этой ис в поддержку, с выходом нового софта).
 - Пользовательский интерфейс программной оболочки имеет удобный дизайн. Поддерживается операционными системами XP/ VISTA / Windows7 (32-64 bits)
 - Бесплатное и свободное обновление программной оболочки.
 Регулярные обновления. ( график выхода обновлений за лето 2013 года- по нему, вы сможете оценить поддержку данного программатора производителем.)
Поддержка, "ГОРЯЧАЯ". Обновление по добавлению новых ис, по возможности выпускаются в краткие сроки.
Тема для обращения по добавлению ис на нашем форуме.

 Version 10.39-March 10 2019 очень рекомендованное обновление для работы с EMMC

 К данному программатору можно применить словосочетание - четыре устройства, в одном.
  1. Универсальный программатор (MCU / EEPROM / EPROM / CPLD)
  2. Быстрый ISP программатор (XMEGA - AVR - PIC - ATMEL 89S5X)
  3. EPGA JTAG программатор
  4. Цифровой тестер для IC 7000/4000/SRAM

Скорость работы.
Оценить скорость работы программатора TNM 5000+ , вы можете по этой таблице.

Device

Size

Program

Read

M29W160DT

16 Megabit

12сек

1сек

S29GL128N90 128 Megabit 70сек 9сек

MX25l12805D

128 Megabit

90сек

22сек

K9K8G08U0M 8 Gigabit 7 минут 3.8 минут
Сравнение габаритных размеров(на фото старый тип корпуса) с другими программаторами представленными у нас на сайте.
сравнение размеров программаторов.


Данное оборудование поставляется "As Is" и не предполагает в явном либо неявном виде
существования дополнительной/ожидаемой функциональности. Данное оборудование предполагается к
использованию специалистами соответствующей квалификации и не предполагает дополнительного
разъяснения, обучения либо консультаций по его использованию.

Добавлен в каталог: Суббота, 05.10.2013
Корзина
Ваша корзина пуста

Выбор Валюты

Поиск

Programmer RT809

Зимние каникулы

Рекомендуем
Программатор MiniPro
notebook1.ru Ремонт ноутбуков
rom.by Ремонт МВ
chipsoft.ru Чип тюнинг авто
car-tuner.com.ua Диагностика,чип-тюнинг, ремонт инжекторов
Клуб автомобиля Lanos
Программаторы EZoFlash

Новое на форуме
  • Прошивка PIC16F628A(3)
  • Выход обновлений софта программатора RT809F(90)
  • New software RT809H - выход нового софта и обновлений...(175)
  • Автопоиск микросхем RT809H(0)
  • Обновление ПО v.6.71(4)
  • Не пишет boot блок(1)
  • Запрос на добавление новых микросхем в поддержку RT80...(216)

  • © Copyright Willem-ua 2010-2019
