tnm5000 & emmc
SkyNet54Дата: Пятница, 21.12.2018, 08:24 | Сообщение # 46
Группа: Пользователи
Сообщений: 19
Статус: Offline
Во вложении мой вариант доработки адаптера RT-BGA169-01 V2.1 до версии адаптера TNM-BGA-169-01.

Краткий комментарий по доработке.

1) необходимо вывод адаптера №4 (по нумерации RT-BGA, он же №5 в PDF) отрезать от проводника на адаптере.
2) микросхема SPI удаляется.
3) Снимаются черные пластиковые изоляторы с ножек адаптера и надеваются новые, с одним дополнительным местом, под дополнительный недостающий контакт.
4) Устанавливаются эти дополнительные контакты. В PDF они помечены черным цветом.
5) Заменить резисторы номиналом 51 Ом, на резисторы номиналом 33 ома (необязательно).

По ссылке - схема доработки и фото размещения керамических конденсаторов:
https://mega.nz/#!PDB3WQSR!gtii8gQWb7jxMOjLNC_fQpI2zFh0xhxW8shhBraZj3Y
Прикрепления: TNM.pdf(20.5 Kb)


Сообщение отредактировал SkyNet54 - Пятница, 21.12.2018, 11:49

onkyoДата: Пятница, 21.12.2018, 23:40 | Сообщение # 47
Группа: Пользователи
Сообщений: 105
Статус: Offline
и это для этого такой кипишь поднимать надо? biggrin :D biggrin ( нет ну иногда надо, не спорю)
вот тут я просто прошиваю панель управления.... и это я сам собирал...и ничего страшного..., сервисная и мозги...но теперь эта вся конструкция для всего...и для панелей и для основного блока и для новых моделей... и все работает...и мозг не вышибал никому... biggrin :D biggrin только себе


https://d.radikal.ru/d41/1812/57/f1c97ecc38d9.jpg
https://a.radikal.ru/a19/1812/8a/8759c609f55d.jpg

Добавлено (21.12.2018, 23:49)
---------------------------------------------
есть родная программа но она работ если
толь когда панель подает хоть какие то признаки жизни, а если нет....то только вот так...реанимация (прямой сердечный массаж) происходит...иначе производитель говорит...покупайте новую biggrin


SkyNet54Дата: Суббота, 22.12.2018, 02:20 | Сообщение # 48
Группа: Пользователи
Сообщений: 19
Статус: Offline
Никто никому не вышибает ничего. В данном случае важно понимание причины возникновения проблемы и проверяется все. К тому же, за продукт заплачены деньги, подразумевая, что все работает. А когда заплачено и прибор ещё телевизоры окирпичивает - это ни в какие ворота не лезет. Так что, каждому своё.

sasha0973Дата: Воскресенье, 23.12.2018, 10:07 | Сообщение # 49
Группа: Проверенные
Сообщений: 9
Статус: Offline
SkyNet54, т.е. я правильно понял,после переделки адаптера программатор всё равно корректно не работает с EMMC?И не стоит спешить с переделкой адаптера пока не исправят софт программатора?Так то адаптер работает с 809H.У меня такая же ситуация ,тему создавал вот - http://www.willem-ua.com/forum/34-863-1

SkyNet54Дата: Воскресенье, 23.12.2018, 10:28 | Сообщение # 50
Группа: Пользователи
Сообщений: 19
Статус: Offline
Переделка адаптера даёт только автоопределение самого адаптера, но проблемы с софтом не устраняет. Таким образом, на сегодняшний момент доработка не имеет смысла. Ждём исправления софта. Эту операцию я проделал чисто из интереса по исключению возможной проблемы.

sasha0973Дата: Воскресенье, 23.12.2018, 10:45 | Сообщение # 51
Группа: Проверенные
Сообщений: 9
Статус: Offline
SkyNet54, Оk,спасибо.

oomarcelOOДата: Вторник, 25.12.2018, 02:26 | Сообщение # 52
Группа: Пользователи
Сообщений: 19
Статус: Offline
SkyNet54 то ic под платой только для аутентификации на оригинальный адаптер RT809H?
Я думаю, что это потому, что на фотографиях я видел, что вы удалили ic, извините за мой вопрос, «оригинальный» адаптер TNM5000 не имеет проверки ic, я никогда не видел оригинал.

SkyNet54Дата: Вторник, 25.12.2018, 02:43 | Сообщение # 53
Группа: Пользователи
Сообщений: 19
Статус: Offline
Цитата oomarcelOO ()
SkyNet54 то ic под платой только для аутентификации на оригинальный адаптер RT809H?
Я думаю, что это потому, что на фотографиях я видел, что вы удалили ic, извините за мой вопрос, «оригинальный» адаптер TNM5000 не имеет проверки ic, я никогда не видел оригинал.


Для адаптера TNM-BGA SPI FLASH не нужна и ее необходимо удалить. Она нужна только для использования с программатором RT-809H. Вероятно, там находится загрузчик для некоторых режимов работы EMMC. Но у меня нет программатора RT809H и проверить это я не могу. Если необходимо, дамп могу выложить.

StlindДата: Вторник, 25.12.2018, 13:22 | Сообщение # 54
Группа: Пользователи
Сообщений: 3
Статус: Offline
Вчера решил считать прошивку EMMC ( KLM4G1FE3B-B001 ) с рабочего тв Samsung UE32F5300
На программаторе TNM5000 установил : emmc_auto 3.3v isp
Подпаял провода к плате, считал.
Установил обратно плату на тв, включил ---- тв не запускается angry
Что я сделал не правильно? Каким образом вернуть прошивку в исходное состояние?

SkyNet54Дата: Вторник, 25.12.2018, 13:34 | Сообщение # 55
Группа: Пользователи
Сообщений: 19
Статус: Offline
Stlind, ждать, пока производитель исправит софт. Проблема описана выше: некорректная работа с регистром EXT_CSD при чтении и невозможность его записать после правки. Выход пока только один: использовать программатор, который позволяет подправить и записать содержимое этого регистра.

StlindДата: Вторник, 25.12.2018, 13:53 | Сообщение # 56
Группа: Пользователи
Сообщений: 3
Статус: Offline
SkyNet54, Я так понял чтобы вернуть клиенту рабочий тв мне необходимо найти рабочую прошивку, приобрести адаптер BGA169/BGA153 EMMC RT-BGA169-1 v2.1 запрограммировать EMMCшку и впаять обратно.
Круто, придал себе работы перед НГ wacko

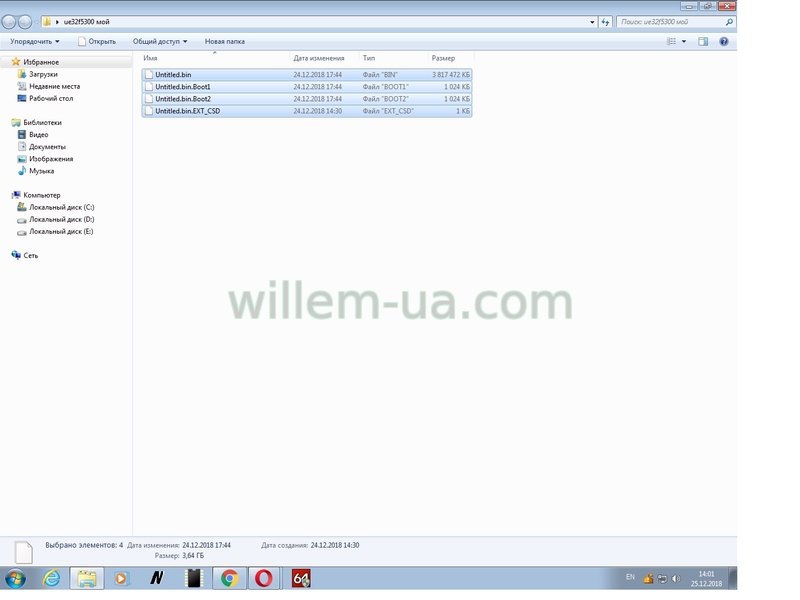

Считана прошивка:
Прикрепления: 4537009.jpg(90.5 Kb)


Сообщение отредактировал Stlind - Вторник, 25.12.2018, 14:02

SkyNet54Дата: Вторник, 25.12.2018, 14:12 | Сообщение # 57
Группа: Пользователи
Сообщений: 19
Статус: Offline
Stlind, проблема не в адаптере. Он просто позволяет быстрее записывать-считывать-стирать eMMC. Проблема в софте программатора в части работы с eMMC. Не надо искать весь дамп. Нужен правильно считанный дамп xxxxx.EXT_CSD. Но даже при наличии правильного файла TNM5000 на сегодня его не запишет в eMMC. Остальные файлы вашей прошивки считаны правильно. Сохраните их обязательно. Чужой дамп нарушит работу CI+Key.

Можете изучить даташит на эту eMMC и вручную сконфигурировать этот файл и записать другим программатором. Их я знаю несколько. Спросите у людей, работающие с мобильниками и планшетами. У них такие есть программаторы.
У самого два убитых телевизора этим программатором в ожидании прихода другого.


Сообщение отредактировал SkyNet54 - Вторник, 25.12.2018, 14:25

StlindДата: Вторник, 25.12.2018, 14:39 | Сообщение # 58
Группа: Пользователи
Сообщений: 3
Статус: Offline
Цитата SkyNet54 ()
Но даже при наличии правильного файла TNM5000 на сегодня его не запишет в eMMC.

Спс за понятный для меня ответ. Адаптер покупать пока не буду. Ждем новый софт.

Добавлено (27.12.2018, 19:51)
---------------------------------------------
RT809м залил прошивку в ЕММС ( KLM4G1FE3B-B001 ) установил в тв все работает.
Жаль только что TNM5000 этого не сделал. angry


SkyNet54Дата: Пятница, 28.12.2018, 17:06 | Сообщение # 59
Группа: Пользователи
Сообщений: 19
Статус: Offline
Цитата Stlind ()
RT809м залил прошивку в ЕММС ( KLM4G1FE3B-B001 ) установил в тв все работает.
Жаль только что TNM5000 этого не сделал.


Stlind,
Вопрос:

Что заливал: родную прошивку всю, или только подправленный регистр EXT_CSD?
Можешь здесь выложить "считанный" файл регистра EXT_CSD программатором TNM5000 и правильный файлик, который оживил телевизор, чтобы понимать, какие точно байты изменяются в процессе чтения eMMC программатором TNM5000?

Спасибо!

AdminДата: Вторник, 01.01.2019, 21:36 | Сообщение # 60
Группа: Администраторы
Сообщений: 1870
Статус: Offline
В ближайшее время, чтение , редактирование(того что возможно), сохранение, программирование EXT_CSD будет добавлено в софт программатора SVOD3

До разработчиков TNM5000 вопрос доставил. Надеюсь прислушаются, добавят в новом софте.
