как прошить PIC 18F252
nero32Дата: Воскресенье, 22.05.2011, 19:11 | Сообщение # 1
Группа: Пользователи
Сообщений: 6
Статус: Offline
купил такой программатор, все шьет нормально, а PIC 18F252 не шьет, он скорее всего ее не видит просто. в списке есть, выбираю он не показывает куда ее вставлять на программаторе, вставляю в панельку ZIP а какие переключатели как поставить тоже не показывает...вообщем помогите друзья чем сможете. проц точно живой новый и ни один такой проверил, не шьет. все остально как по маслу. даже 16 пики прошивал. а вот 18 F252 не берет. может кто занет как переключатели раставить. жду помощи!не проходите мимо....

AdminДата: Понедельник, 23.05.2011, 13:39 | Сообщение # 2
Группа: Администраторы
Сообщений: 1503
Статус: Offline
Для пиков используйте не родной софт, а WinPic800.

В родном есть глюки с пиками.


nero32Дата: Понедельник, 23.05.2011, 17:46 | Сообщение # 3
Группа: Пользователи
Сообщений: 6
Статус: Offline
спасибо большое за ответ... скажите как мне выставить тумблеры для этой микросхемы... нигде нет информации. ее же надо ZIF панельку вставлять?не видит он а если считывает все FFF то все равно не шьет..

AdminДата: Понедельник, 23.05.2011, 19:50 | Сообщение # 4
Группа: Администраторы
Сообщений: 1503
Статус: Offline
будьте внимательны! софт программатора вам четко показывает ( на рисунке ) , куда вставлять микросхему или как ее подключить к программатору.
PIC 18F252 не нужно вставлять в зиф панельку!
С ним нужно работать по протоколу ICSP ( через разъем справа в низу с одноименной надписью.)

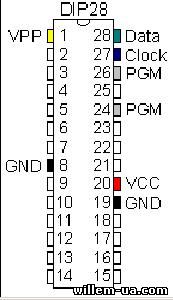

Смотрим даташит или хотя бы разпиновку и соеденяем:

разем ICSP

Vpp- ножка м/с -1
Vcc1- -20
GND- -19
Data- -28
Clock- -27

Восьмую ногу пика обязательно на общий
24 и 26 через резистор 1к0 на общий


nero32Дата: Понедельник, 23.05.2011, 20:11 | Сообщение # 5
Группа: Пользователи
Сообщений: 6
Статус: Offline
я все это прекрасно понимаю, но на разъеме нет выхода DATA, clock берется с соседнего разъема. вся загвоздка где взять Data....помогите найти ее

AdminДата: Понедельник, 23.05.2011, 20:16 | Сообщение # 6
Группа: Администраторы
Сообщений: 1503
Статус: Offline
на разьеме ICSP пять выводов

Vpp-
Vcc1-
GND- -
Data (может быть подписан на программаторе как RB7)
Clock- (может быть подписан на программаторе как RB6)

У вас разьем ICSP с пятью выводами? ( впрочем по другому и быть не может)


nero32Дата: Понедельник, 23.05.2011, 20:20 | Сообщение # 7
Группа: Пользователи
Сообщений: 6
Статус: Offline
есть, на нем следующие выходы
VPP
VCC
GNG
PGD
PGC

AdminДата: Понедельник, 23.05.2011, 20:22 | Сообщение # 8
Группа: Администраторы
Сообщений: 1503
Статус: Offline
VPP
VCC
GNG
PGD - DATA
PGC - Clock

nero32Дата: Понедельник, 23.05.2011, 20:23 | Сообщение # 9
Группа: Пользователи
Сообщений: 6
Статус: Offline
Спасибо вам большое! от всей души!!!!вы меня выручили!!!!

rruussДата: Понедельник, 23.05.2011, 20:24 | Сообщение # 10
Группа: Пользователи
Сообщений: 11
Статус: Offline
nero32, PGD - Data,
PGC - Clock
тут и так догадаться можно

nero32Дата: Понедельник, 23.05.2011, 20:29 | Сообщение # 11
Группа: Пользователи
Сообщений: 6
Статус: Offline
вот когда вам написал про эти последние выходы вот тогда и осенила дурня что это они самые и есть!!!!спасибо!!!!прошился все замечательно!!!еще раз благодарю!3 дня мучений и получилось!!

aikonssДата: Пятница, 16.03.2012, 13:23 | Сообщение # 12
Группа: Пользователи
Сообщений: 6
Статус: Offline
Дмитрий, а для PIС18F2520 тот же порядок подключения ?

AdminДата: Пятница, 16.03.2012, 14:54 | Сообщение # 13
Группа: Администраторы
Сообщений: 1503
Статус: Offline
на разьеме ICSP пять выводов
Vpp-
Vcc1-
GND- -
Data (может быть подписан на программаторе как RB7)
Clock- (может быть подписан на программаторе как RB6)

Смотрим даташит на микросхему, ищем распиновку, ищем одноименные сигналы, соединяем и работаем.

aikonssДата: Пятница, 16.03.2012, 16:42 | Сообщение # 14
Группа: Пользователи
Сообщений: 6
Статус: Offline
Посмотрел, .. кажись все такое же , хотя некоторые обозначения пинов у 2520 с лишними буквами. (не особо шарю). Не охота пик пальнуть здуру .
Кстати не загружается с сайта WinPic800. Скачал с оф сайта.

AdminДата: Пятница, 16.03.2012, 17:01 | Сообщение # 15
Группа: Администраторы
Сообщений: 1503
Статус: Offline
Quote (aikonss)
Кстати не загружается с сайта WinPic800.


Проверил. все ок. Скачать могут, только зарегистрированные , авторизированые пользователи.
