Как работать с MX29LV640 , AM29LV640 , корпус Tsop48
| |
| Admin | Дата: Пятница, 2013-06-28, 12:35 | Сообщение # 1 |
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| Многие задают вопрос, как работать с микросхемами MX29LV640EBTI-70G
Ответ дам здесь на форуме.
Данная информация собирательная. Спасибо Ezo и другим товарищам, в том числе и Канадским.
Источники:
форум EZO
форум Gq производителя.
С данными ис, на данном программаторе, возможна работа только по частям. т.е считываем и записываем по частям (по 32MB)
Для работы с микросхемой MX29LV640EBTI-70G , нужен адаптер - Адаптер TSOP48 8/16 bit ADP-003
Он же, есть и в полном комплекте - ADP-033A Newest TSOP 20mm Комплект адаптеров для корпусов TSOP . 5 в 1
Открываем папку, где установлен сотф программатора.
Нам нужен файл devices.txt, его открываем блокнотом.
Ищем поиском MX29LV320CB
Находим строчку
Name="MX29LV320CB",ID="C2A8",Class="29LV320B",Category="FLASH",MFG="Macronix",Adapter="ADP-003 TSOP48 8 BIT Mode",VCC="3.6V",TempUnprotect="Yes",Message="Set the adapter to 5V jumper position.";
Ниже ее добавляем новую строчку
Name="MX29LV640EBTI-70G",ID="C2CB",Class="29LV320T",Category="FLASH",MFG="Macronix",CodeSize="8388608",Adapter="ADP-003 TSOP48 8 BIT Mode",VCC="3.6V",Message="Set the adapter to 5V jumper position.";
(в этом месте хотел бы объяснить где я взял данные ID="C2CB", открываем даташит на микросхему, смотрим 14 страницу даташита, таблица BUS OPERATION--2, нам нужна строчка Read Silicon ID Manufacturer Code, она имеет значение C2h , и строчка Read Silicon ID MX29LV640EB, она имеет значение CBh , получаем ID="C2CB" . Для микросхемы MX29LV640ET, ID выглядел бы так - ID="C2C9" )
Сохраняем модифицированный файл devices.txt
После этих действий, у нас в софте появится микросхема MX29LV640EBTI-70G
Теперь берем нужный нам адаптер, а именно Адаптер TSOP48 8/16 bit ADP-003

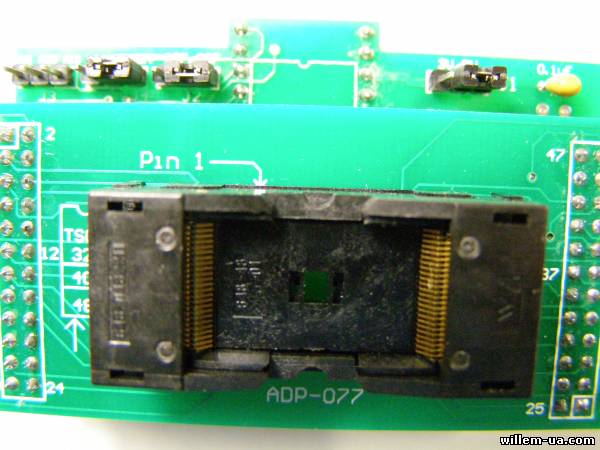

фото нужного адаптера

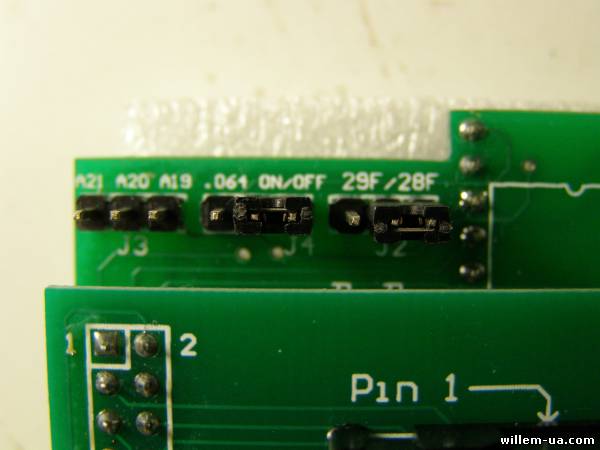

фото нужного джампера

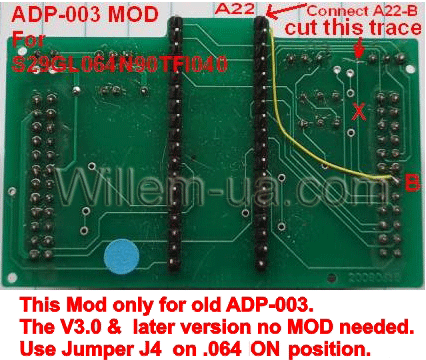

На этом фото показано как нужно модифицировать старые версии плат баз для работы
Выставляем плате базе адаптера, джампера в нужные положения
J1 - 5V
J2 - 29F
J4 - положение джампер в право(ON/OFF), работаем с первым банком памяти 32мб , положение джампер в лево ( .064 ) , работаем с вторым банком памяти.
т.е , к примеру, нужно считать микросхему.
Ставим джампера как выше. джампер J4 ставим в положение (ON/OFF), нажимаем считать. счытываем, сохраняем файл. Это будет первая часть прошивки
Переставляем джампер J4 в положение ( .064 ) нажимаем считать, сохраняем файл. Это будет вторая часть прошивки.
Получившиеся два файла, и есть наша прошивка.
Точно так же делаем запись прошивки.
Только предварительно, если у вас прошивка полная, делим ее на две части HEX редактором и так же , сначала первую часть, потом вторую программируем.
|
| |
|
|
| alimbek | Дата: Вторник, 2016-02-09, 18:35 | Сообщение # 2 |
|
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Цитата Admin (  ) На этом фото показано как нужно модифицировать старые версии плат баз для работы
здравствуйте. разьясните пожалуйста на старом адаптере поподробнее что нужно обрезать и куда конкретно нужно припаять провод. в данном случае шить тоже надо двумя частями? после переделки этот адаптер будет только с этими микросхемами работать?
|
| |
|
|
| Admin | Дата: Вторник, 2016-02-09, 18:36 | Сообщение # 3 |
|
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| Куда подробней? читайте выше, все расписано.
|
| |
|
|
| alimbek | Дата: Вторник, 2016-02-09, 20:18 | Сообщение # 4 |
|
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Цитата Admin ( ) Куда подробней? читайте выше, все расписано.

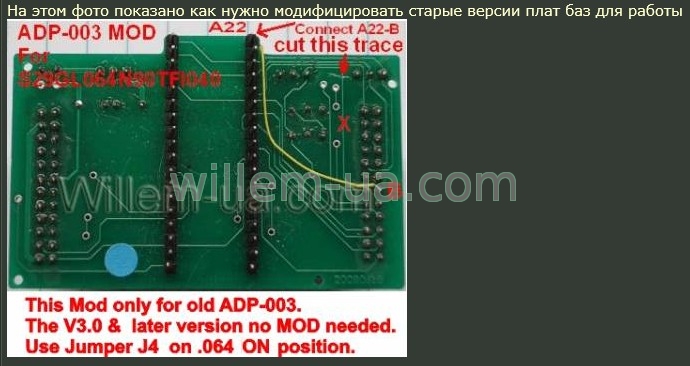

все что написано по моему вопросу это вот (см. фото) вы меня извините но для меня это мало информации.
я задал 3 вопроса
1. что нужно обрезать и куда конкретно нужно припаять провод?
2. в данном случае шить тоже надо двумя частями?
3. после переделки этот адаптер будет только с этими микросхемами работать?
в данной картинке я не нашел ответов вот и спросил.
|
| |
|
|
| Admin | Дата: Вторник, 2016-02-09, 20:42 | Сообщение # 5 |
|
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| 1. что нужно обрезать и куда конкретно нужно припаять провод? -- конкретней некуда 4671885.jpg(59Kb)
2. в данном случае шить тоже надо двумя частями? -- ответ что и как шить, в первом посте ответ
3. после переделки этот адаптер будет только с этими микросхемами работать? -- нет конечно. со всеми , с которыми и раньше работал. + с той о которой все это написано и сделано.
|
| |
|
|
| alimbek | Дата: Вторник, 2016-02-09, 22:14 | Сообщение # 6 |
|
Группа: Пользователи
Сообщений: 16
Статус: Offline
| спасибо за ответы. не совсем понятно как работать с переделанным старым адаптером. в описании написано что нужно перекидывать джампер на новом адаптере. а на старом то нет джампера. вот я и спросил поподробнее процедуру работы со старым адаптером и как шить двумя частями на старем переделанном адаптере.
|
| |
|
|
| Admin | Дата: Четверг, 2016-04-14, 12:20 | Сообщение # 7 |
|
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| в первом посте что написано?
|
| |
|
|
| Admin | Дата: Четверг, 2016-04-14, 12:21 | Сообщение # 8 |
|
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| вот с этого подойдет http://www.willem-ua.com/shop....novinka
|
| |
|
|
| pustovodov1988 | Дата: Четверг, 2016-04-14, 12:28 | Сообщение # 9 |
|
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Я извиняюсь, с последней ссылки нужен переходник 8/16? Еже ли так, то в чем отличие от изначальной моей ссылки?
|
| |
|
|
| Admin | Дата: Четверг, 2016-04-14, 12:29 | Сообщение # 10 |
|
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| в том что нет в наличии.
|
| |
|
|
| pustovodov1988 | Дата: Четверг, 2016-04-14, 12:31 | Сообщение # 11 |
|
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Простите за наглость, я приобретать не собирался!) Мне перепали в подарок несколько переходников и онный 8/16 в том числе!) Подскажите тогда пожалуйста, каким тогда образом переключать первую часть и вторую?
|
| |
|
|
| Admin | Дата: Четверг, 2016-04-14, 12:34 | Сообщение # 12 |
|
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| Простите за прямолинейность - а первый пост темы почитать в лом?
|
| |
|
|
| pustovodov1988 | Дата: Пятница, 2016-04-15, 10:59 | Сообщение # 13 |
|
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Я изучил первый пост...просто я опять немного наглый...) Я хотел прошить его версией PCB5.0F. Выбираю 29lv320, первые 32 мбит вычитывает и записывает корректно...а вот оставшиеся - увы никак!!( Я так понимаю ничего уже не сделаешь?
|
| |
|
|
| Admin | Дата: Пятница, 2016-04-15, 11:24 | Сообщение # 14 |
|
Группа: Администраторы
Сообщений: 2103
Статус: Offline
| Скорей всего, уже не сделаешь не чего.
Если - прочитали первый пост и не поняли как переключать банки памяти и для чего вообще нужна модернизация адаптера.
|
| |
|
|
| pustovodov1988 | Дата: Пятница, 2016-04-22, 12:56 | Сообщение # 15 |
|
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Появилось свободное время - разобрался с вопросом. В первом посте, к сожалению, нет описания каким образом переключаются банки памяти на данной микросхеме. Есть лишь описание того, какие перемычки нужно выбирать на определенном переходнике и какие манипуляции необходимо реализовать для определенного программатора. Однако переходников разновидностей тьма, начиная от нескольких официальных (разных ревизий), заканчивая десятками самодельных решений. Ответ был найден на форуме Ezo, ссылку на который нашел в первом посте. За что огромное Спасибо! Кратко опишу проделанное мною здесь, вдруг кто-то с таким же переходником и программатором столкнется с этой микросхемой (это все есть на форуме Ezo, но не у всех всегда есть время искать необходимую информацию).
Использовался программатор версии PCB5.0F. Адаптер TSOP48 (8/16 BIT) от компании SIVAVA. Переходник под ручную пайку.
Адаптер TSOP48 (8/16 BIT) был слегка модифицирован – выведены пины для подключения A21 и GND (впаяны в переходные отверстия). Для стирания микросхемы использовалась программа extID_erase8. Для работы с этой утилитой программатор надо перевести в режим софта 0.97xx (джамперы J9,J10 программатор - слева). Для прошивки использовалась версия программы 097D12C3. Микросхема для прошивки 29LV320 соответственно. Все перемычки на программаторе выставляются согласно подсказкам программного обеспечения. Перемычки на адаптере выставляются в соответствии с прошиванием первой и второй банки памяти. Для первой банки памяти соединяются выводы микросхемы А21 (13 вывод) и GND:
Для прошивки второй банки памяти соединяются А21 (13 вывод) и WP# (14 вывод):
|
| |
|
|
|
