erkinjonДата: Вторник, 06.12.2011, 08:26 | Сообщение # 1
Группа: Пользователи
Сообщений: 5
Статус: Offline
Не могу прошить Winbond W25Q32BV(SIG)
Willem не определяет её.
Все джампера поставил как надо, то есть только один перевел на 3,6 вольт.
Указывает на ICSP панель, я не знаю где взять VPP.
Помогите пожалуйста, я совсем зелёный по ходу. cry

AdminДата: Вторник, 06.12.2011, 11:41 | Сообщение # 2
Группа: Администраторы
Сообщений: 2058
Статус: Offline
Выложите сюда фото подключенного программатора( шнуры чтобы было видно) , с вставленной ис, и выставленными дип переключателями, джамперами.
Посмотрим что вы не так делаете.

erkinjonДата: Вторник, 06.12.2011, 13:59 | Сообщение # 3
Группа: Пользователи
Сообщений: 5
Статус: Offline

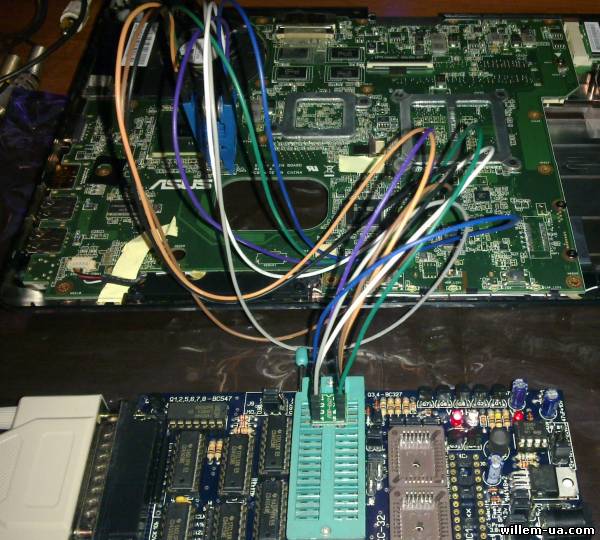

вот фото
Прикрепления: 3663641.jpg (38.0 Kb) · 6668185.jpg (70.7 Kb)

Ronin_66Дата: Вторник, 06.12.2011, 14:02 | Сообщение # 4
Группа: Пользователи
Сообщений: 33
Статус: Offline
Для SPI Flash у вас на программаторе выведена отдельная колодка, которая находится справа от дип переключателей...

AdminДата: Вторник, 06.12.2011, 14:10 | Сообщение # 5
Группа: Администраторы
Сообщений: 2058
Статус: Offline
Ronin_66, совершено верно.
Кстати подписана так что вполне понятно для чего она.

Вы конечно извините.. только начинаете работать.. но с каких соображений вы вставили вверх зиф колодки? вам это нарисовал софт программатора?
Софт вам нарисовал вставленную микросхему возле дип переключателя ( куда вы ее должны поставить) , и указал что с ней можно работать по ICSP протоколу через одноименный разьем.

Почему вы не подключили микросхему в розетку 220в на стене? Подход один и тот же.
На форуме море инфы с фотками по спи флешам...
У вас на диске есть файл Полжение джамперов..переключателей. вы его смотрели?

Нужно смотреть. Микрсохема отправилась в мир иной . вы на нее подали 12 вольт впп и 5 в всс.
Можете ее выбросить.
За программатор не знаю. Может выжил , может нет.


erkinjonДата: Вторник, 06.12.2011, 14:11 | Сообщение # 6
Группа: Пользователи
Сообщений: 5
Статус: Offline
Если туда вставить, то получается
Manufacturer 0xFF
Device Code 0xFFFF
Status Register 0xFF 1111 1111

AdminДата: Вторник, 06.12.2011, 14:16 | Сообщение # 7
Группа: Администраторы
Сообщений: 2058
Статус: Offline
Понятное дело. .что там может оказаться после 12 вольт , вместо 3.3 ???
Кроме того , вы уверены что на вашей плате можно шить внутрисхемнно?
Очень сомневаюсь.

Микросхему можете выбросить.. и не только ее.
Можете выбросить и мультик который стоит на плате ноута.. может еще что загребло.. 12 пошло гулять по плате с "внутрисхемым " программированием wacko

Ronin_66Дата: Вторник, 06.12.2011, 14:18 | Сообщение # 8
Группа: Пользователи
Сообщений: 33
Статус: Offline
Программатор также должен был определить тип микросхемы. Выпаивайте микросхему и разбирайтесь с ней вне материнской платы ноутбука. Молитесь, что хоть плата выжила.

AdminДата: Вторник, 06.12.2011, 14:20 | Сообщение # 9
Группа: Администраторы
Сообщений: 2058
Статус: Offline
MIO на плате точно труп... 12 вольт... гульнуло однозначно. если он живой то это чудо!
Зачем спешить? Ну не знаете что делать, почитайте форум.. Спросите.. А уже потом делайте.

Ronin_66Дата: Вторник, 06.12.2011, 14:32 | Сообщение # 10
Группа: Пользователи
Сообщений: 33
Статус: Offline
Это точно, спешить уже некуда...

EZoДата: Вторник, 06.12.2011, 20:24 | Сообщение # 11
Группа: Пользователи
Сообщений: 33
Статус: Offline
1) Внутрисхемное программирование вряд ли подойдет.
2) провода от колодки программатора до чипа слишком длинные
3) появлению 12В малая вероятность , но возможна.
При программировании SPI Vpp ненужен и неактивируется софтом.
+ питание от ZIF32/32 попадает правильно на 8 ногу.
Выпаяй чип с устройства, далее на панельку и в соответствующее гнездо программатора.


Сообщение отредактировал EZo - Вторник, 06.12.2011, 20:26

AdminДата: Вторник, 06.12.2011, 20:32 | Сообщение # 12
Группа: Администраторы
Сообщений: 2058
Статус: Offline
все верно.. только не сильно спасает ситуацию.
не 12 вольт на 8 ноге спи у нас появилось при подключении через зиф, а 5 вольт..
что думаю может и спасло мультик.. но флешку врятли.
хотя чудеса бывают.
проводами можно но вставить то их нужно в колодку для спи а не в зиф.

а вообще, проще выпаять, и адаптер под пайку, или еще лучше в нулевой для соик8 и в программатор в колодку для спи. так и надежней.. и верней.

Еще сейчас посмотрел на фотку.. смущает мне пакет на котором все это лежит.. вроде антистатический..

erkinjonДата: Среда, 07.12.2011, 07:13 | Сообщение # 13
Группа: Пользователи
Сообщений: 5
Статус: Offline
Добрый день.
Подскажите, как мне проверить работает ли программатор после того, что я с ним сделал?
Я у нас в Ташкенте не нашел такую микросхему, а то я вообще не сунулся бы туда.


Сообщение отредактировал erkinjon - Среда, 07.12.2011, 07:20

AdminДата: Среда, 07.12.2011, 11:18 | Сообщение # 14
Группа: Администраторы
Сообщений: 2058
Статус: Offline
Самый простой способ - взять другую спи флеш(не обязательно ту что у вас, любую, для проверки) выбрать ее в софте, посатавить в указаную вам колодку и сработать с ней.
считать , стереть, прошить.

erkinjonДата: Понедельник, 12.12.2011, 11:55 | Сообщение # 15
Группа: Пользователи
Сообщений: 5
Статус: Offline
Спасибо, проверил, работает на ура. И ноут починил. Тут дело в этом оказалось "Адаптер TOOL-012A SOIC8 SMD".
На вашем сайте написано что он может "Данный адаптер позволяет производить все операции с чипами в корпусе SOIC8 без выпаивания с печатной платы.", а на самом то деле оказалось не всегда он так может. И он этих денег не стоит.
