Модернізація 5F до v2
TANGOДата: Суббота, 03.12.2011, 16:13 | Сообщение # 1
Группа: Проверенные
Сообщений: 5
Статус: Offline
Доброго дня. Прошу детально, якщо можливо, розповісти як програматор 5F модернизувати до верії 2 (живлення всієї логіки від 3,3-3,6 В). З приводу стабілізації на 78l03 все зрозуміло.

AdminДата: Четверг, 08.12.2011, 20:53 | Сообщение # 2
Группа: Администраторы
Сообщений: 1523
Статус: Offline
Доброго времени. Вы сегодня звонили, отпишитесь пожалуйста о проблемной ис, которой нет в сеепроге.

Питание программатора , уменьшить элементарно.
Ниже описываемый способ подходит при питании от USB. ( занижение питания логики имеет смысл только для SPI, а им вполне хватит тока USB)

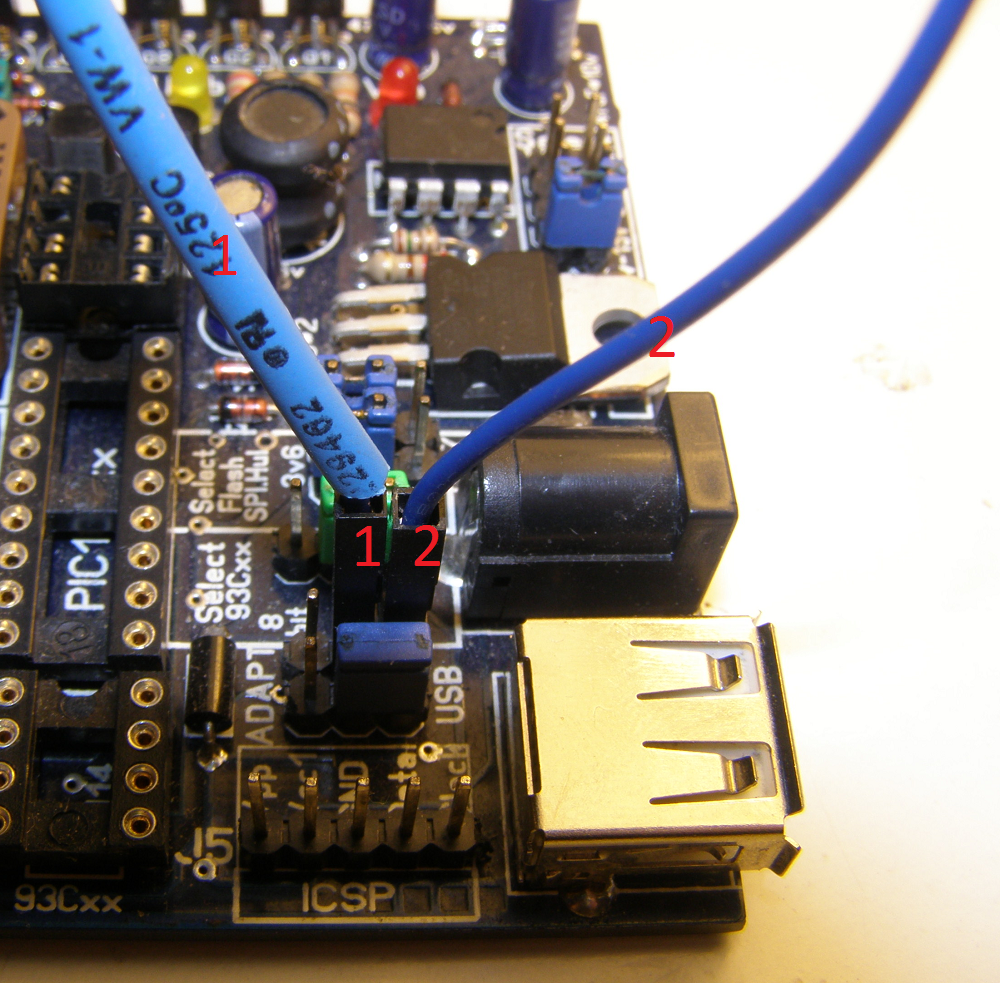

Самый простой способ указан на фото.
Снимаем один джампер и вместо него ставим перемычку с диодом( самый простой способ). одного 1N4148 хватит на снизить питание логики до 3.6 в.

Вместо диода правильней использовать интегральный стабилизатор по типу того который применяется в питании самой флеши SPI.

Так же можно прицепится к проводу под цифрой 1 на фото(провод 2 вобще не ставится в этом случае) блоком питания с регулировкой.. и выставить напряжение питания любое... но в этом случае нужно быть внимательным, чтобы не ушатать прогер .




TANGOДата: Пятница, 09.12.2011, 20:27 | Сообщение # 3
Группа: Проверенные
Сообщений: 5
Статус: Offline
Дякую за відповідь. Чесно кажучи що дуже довподоби у прог.5F- електронна індефікація SPI Fles. Бажання допрацювать і в подальшому не мати клопоту. Не давно виникла необхідність запрограмувати SPI Fles AT26DF161-SU/SO8. У SEPROG в меню не знайшов, можливо детально не розбірався, зато Willem 5f вирішив проблему. Можливо по SEPROG мається документація то надішліть, буду вдячний. Встроеного LPT не маю, стоїть PCI розширення - користуюсь прогр. NetMosLptRedi,можливо комусь згодиться.

AdminДата: Пятница, 09.12.2011, 21:30 | Сообщение # 4
Группа: Администраторы
Сообщений: 1523
Статус: Offline
Особо не разбирался...может я что то пропустил? .. 26 есть в софте 98D12C3 ?
