Atmega 8
TANGOДата: Пятница, 18.11.2011, 23:18 | Сообщение # 1
Группа: Проверенные
Сообщений: 5
Статус: Offline
В программаторе Willem 5f указано программировать через 6 пиновий адаптер(их только 5) Как бить?

AdminДата: Суббота, 19.11.2011, 02:53 | Сообщение # 2
Группа: Администраторы
Сообщений: 1565
Статус: Offline
подключаемся по схеме.
Все просто до безобразия.
Дополнительный генератор можно собрать на 74HC04D


TANGOДата: Суббота, 19.11.2011, 18:11 | Сообщение # 3
Группа: Проверенные
Сообщений: 5
Статус: Offline
Большое спасибо.

tehnikДата: Воскресенье, 12.08.2012, 21:37 | Сообщение # 4
Группа: Пользователи
Сообщений: 16
Статус: Offline
Как я понял, по этой схеме можно сделать адаптер и программировать
другие АВР на вилляме?
А кварц на 4МГЦ в этом адаптере нужно ставить или нет?

С уважением.

AdminДата: Понедельник, 13.08.2012, 08:12 | Сообщение # 5
Группа: Администраторы
Сообщений: 1565
Статус: Offline
Совершено верно.
Кварц ставить не нужно. собираем на 74HC04D по схеме и вперед с песней.
Кому не хочется тратить на это время, есть готовые адаптеры под все AVR

tehnikДата: Понедельник, 13.08.2012, 14:30 | Сообщение # 6
Группа: Пользователи
Сообщений: 16
Статус: Offline
Большое спасибо за быстрый ответ!

dmkДата: Четверг, 11.04.2013, 11:48 | Сообщение # 7
Группа: Пользователи
Сообщений: 2
Статус: Offline
Подскажите, а прошить Atmega64 на PCB50b по той же схеме или как-то иначе можно

AdminДата: Четверг, 11.04.2013, 11:50 | Сообщение # 8
Группа: Администраторы
Сообщений: 1565
Статус: Offline
по той же.

dmkДата: Четверг, 11.04.2013, 12:02 | Сообщение # 9
Группа: Пользователи
Сообщений: 2
Статус: Offline
спс

negashДата: Пятница, 28.06.2013, 03:25 | Сообщение # 10
Группа: Пользователи
Сообщений: 2
Статус: Offline
Товарищи
боюсь подключать atmega 8
Проверьте пожалуйста правильно ли я все понял что куда подключать?
на фото ниже мой willem
приобрел HEF4069 (на нем написано (HEF4069 UBT)
Соединил его контакты как на фото
$IMAGE2$
теперь хочу соединять но немного смущён, мой вариант:
1. willem-"VCC" + HEF4069-"14 контакт" + Atmega8-"20 контакт" + Atmega8-"7 контакт"
2. willem-"GND" + HEF4069-" 7 контакт" + Atmega8-"22 контакт" + Atmega8-"8 контакт"
3. willem-"25cxx -- 1 гнездо" + Atmega8-"1 контакт"
4. HEF4069-"8 контакт" + Atmega8-"9 контакт"
5. willem-"25cxx -- 2 гнездо" + Atmega8-"18 контакт"
6. willem-"25cxx -- 5 гнездо" + Atmega8-"17 контакт"
7.Atmega8-"19 контакт" + Где у willem CLOCK на ICSP??? есть только CLK на SPI, что мне делать? куда цеплять?
на HEF4069 соединил все контакты как на картинке

Прошу Вас посмотреть правильно ли я цепляю все контакты и указать на ошибки

Мой willem

Добавлено (27.06.2013, 19:11)
---------------------------------------------
$IMAGE1$

Добавлено (27.06.2013, 19:12)
---------------------------------------------
Вот что я имею
$IMAGE1$

Добавлено (27.06.2013, 19:17)
---------------------------------------------
Блин ссылку залить не могу) виноват
http://xn--80aebhc8bye.xn--p1ai/1.png

Добавлено (28.06.2013, 02:25)
---------------------------------------------
Вставил 7 контакт в ICSP в PGC

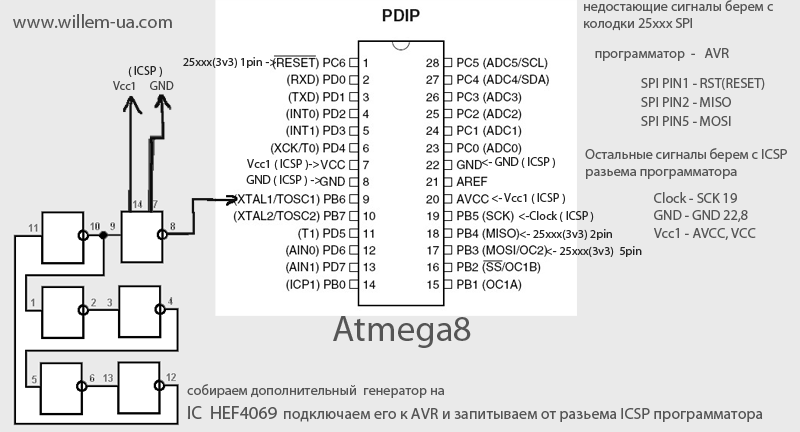

Прикрепления: 4249867.png(65Kb)

AdminДата: Вторник, 02.07.2013, 14:32 | Сообщение # 11
Группа: Администраторы
Сообщений: 1565
Статус: Offline
Цитата
Где у willem CLOCK на ICSP??? есть только CLK на SPI, что мне делать? куда цеплять?


Прикольно! cry

Может все таки.. есть только CLK.. и CLOCK... есть что то общее??? А точнее одно слово есть сокращение другого, что в прочем не меняет смысл и назначение сигнала. Хотя в половине даташитов, CLK .. вернее обозначение CLK, используется повседневно.

На схеме все ясно и понятно. Внимательно соеденяем и все будет работать.
Если совсем тяжело, купите готовые адаптеры.

negashДата: Вторник, 02.07.2013, 19:27 | Сообщение # 12
Группа: Пользователи
Сообщений: 2
Статус: Offline
PGC все идет, поставил и все прошило

kupswДата: Воскресенье, 01.02.2015, 18:30 | Сообщение # 13
Группа: Пользователи
Сообщений: 2
Статус: Offline
Здравствуйте. Нужна помощь. Программатор Willem 5f. В схема запаяна МС Atmega8-AU. У нее выведены все контакты для программирования кроме контакта для подключения внешнего генератора. Кварца не установлено. Пробовал подключаться по выше указанной схеме, появляется сообщение Electronic ID not match (Get ID). Что я сделал не так? МК в DIP корпусе программируется и считывается.

AdminДата: Понедельник, 02.02.2015, 23:05 | Сообщение # 14
Группа: Администраторы
Сообщений: 1565
Статус: Offline
Цитата
kupsw, МК в DIP корпусе программируется и считывается.


Atmega8 не может быть, запрограммированна или считана в дип корпусе, через колодку программатора Zif на данном программаторе.
только через ICSP или Адаптер ATMEGA_A1 + ATtiny_А1 (Ezo) для программатора PCB5F

схема подключения которая указана выше, правильная и не раз опробована.
внешний генератор на HEF4069, обязателен.

kupswДата: Четверг, 05.02.2015, 11:46 | Сообщение # 15
Группа: Пользователи
Сообщений: 2
Статус: Offline
Вообще то я о Zif колодке ничего не писал. Повторяю. Atmega8-AU с планарными выводами запаяна в схеме. Я использовал разъем ICSP и часть контактов указанных на схеме в первом посте. Дело в том, что когда программируешь Atmega8 в Dip корпусе и не запаянную, а используя адаптер подключенный по схеме второго поста, то все нормально. А когда пытаюсь подключится к Atmega8-AU с планарными выводами и запаянную на печатной плате, то появляется сообщение Electronic ID not match (Get ID). То же самое сообщение появляется когда пробовал подключиться к Atmega8515 с планарными выводами. Я не говорю, что схема не рабочая. Я говорю о том, что может быть для корпусов с планарными выводами какое то другое подключение нужно? Или уже прошиты какие то фьюзы не позволяющие подключиться к контроллеру?
