как прошить PIC 12F675
ChP2501Дата: Среда, 20.06.2018, 14:25 | Сообщение # 1
Группа: Пользователи
Сообщений: 3
Статус: Offline
Добрый день Всем.
Не могу прошить pic 12F675, есть адаптер ICSP board шел с программатором, в базе этот PIC есть но программатор с этим адаптером не хочет работать. Как я понял на адаптере собран DC-DC преобразователь из 3.3v на 5v.
С колодки программатора нет 3.3v
Прикрепления: 0645523.png (415.6 Kb)

KolaynUSДата: Вторник, 26.06.2018, 16:17 | Сообщение # 2
Группа: Пользователи
Сообщений: 7
Статус: Offline
Цитата ChP2501 ()
Не могу прошить pic 12F675

http://www.willem-ua.com/forum/42-778-1

ChP2501Дата: Пятница, 29.06.2018, 14:22 | Сообщение # 3
Группа: Пользователи
Сообщений: 3
Статус: Offline
Добрый день. KolaynUS
Из прочитанного я там нечего не понял, на разъеме только VCC, VCCQ, SDA, SCL, CLK,
CMD, D0. А чтоб прошить МК нужно VPP, VCC, PGD, PGC.
Прошу помощи как подключить.

KolaynUSДата: Понедельник, 09.07.2018, 16:36 | Сообщение # 4
Группа: Пользователи
Сообщений: 7
Статус: Offline
С МК хорошо работает TL866A или его новая версия TL866II Plus, RT809H заточен под другие цели.
Цитата ChP2501 ()
А чтоб прошить МК нужно VPP, VCC, PGD, PGC.

Выводы VPP(4), VCC(1), PGD(7), PGC(6) называются так как раз таки в TL866, названий PGD и PGC нет даже в официальном даташите!

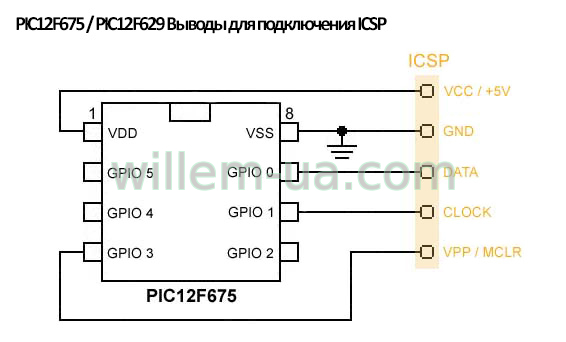

А теперь рассмотрим другие названия выводов 12F675

4. VPP, он же MCLR. Таких названий у RT809H нет. Возможно CMD.
1. VCC, он же VDD, питание +5V. Такой вывод у RT809H есть.
7. PGD, он же DATA. Таких названий у RT809H нет. Возможно D0.
6. PGC, он же CLOCK. Такой вывод у RT809H есть.
8. GND. Такой вывод у RT809H есть.

Итого по первому же запросу в гугл у 12F675 обнаружилось альтернативное название выводов, из которых теперь только 2 из 5 не соответствуют названию RT809H.
Прикрепления: 8201781.jpg (228.5 Kb) · 4586085.jpg (57.4 Kb) · 3368309.png (143.4 Kb)

ChP2501Дата: Среда, 15.08.2018, 16:06 | Сообщение # 5
Группа: Пользователи
Сообщений: 3
Статус: Offline
Тема закрыта.
Приобрел TL866A
