Программирование на TNM5000 ITE IT8xxx EC Controller IT8585
AdminДата: Суббота, 16.04.2016, 11:29 | Сообщение # 1
Группа: Администраторы
Сообщений: 1588
Статус: Offline
В софте 9.62 , добавлена поддержка мультов серии ITE IT8xxx
IT8585 / IT8586

Как по мне, очень хорошая новость!

Разберемся, как реализована работа с данными MIO

В софте есть выбор по два вида. обычный и ICSP режим.

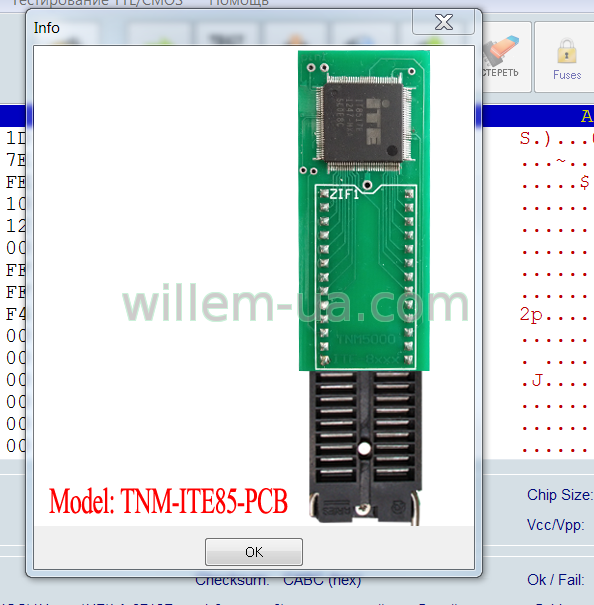

Обычный реализован через новый адаптер под пайку TNM-ITE85-PCB
Производитель пока нам еще их не поставил, ожидаем поступление в ближайшее время.
Как только появятся, сразу разместим в разделе адаптеры к программатору TNM.
что пишет софт, при выборе программирования в данном режиме через адаптер.

Здесь все просто и понятно.
Запаиваем мультик в адаптер, в программатор, и работаем.

Давайте посмотрим на работу через ICSP
При выборе данного режима, мы увидим вот такое окно.


в нем расписано, как нам подключаться для работы в этом режиме.

Пожалуйста, используйте TNM ITE адаптер клавиатуры.
Подключите плоский кабель клавиатуры ноутбука с 32 контактный разъем адаптера.
Если плоский кабель имеет менее 32 булавки, совместите Плоский pin1 к контакту 1 разъема.
Подключение ISP / JTAG контакт 10 TNM (задний 10 контактный разъем TNM5000) к
заземление материнской платы (например, материнская плата USB GND)
Нажмите кнопку "Конфигурация", установите функции ITE разъем клавиатуры от ноутбука схемы.
или ноутбук нагрузки предохранителей файлы из меню "Предохранитель Список файлов".
Питание На материнской плате. затем прочитать или программу.

Примечание: Если чип имеет плохую прошивку или является пустым, ISP woudn't работать.
В этом случае вам может понадобиться Демонтажные & программирование на TNM ITE-8xxx Adpator.

Если у вас нет этого адаптера, используйте следующую карту для подключения плоского кабеля 24-32 выводами:
Motheborad GND -> TNM ISP pin10
Пожалуйста, подключите разъем клавиатуры материнской платы в серии с 100 Ом резисторы TNM ЗИФ:
Клавиатура pin1 -> TNM ZIF PIN2
Клавиатура PIN2 -> TNM ZIF pin47
Клавиатура pin3 -> TNM ZIF pin3
Клавиатура pin4 -> TNM ZIF pin46
Клавиатура PIN5 -> TNM ZIF pin4
Клавиатура PIN6 -> TNM ZIF pin45
Клавиатура pin7 -> TNM ZIF PIN5
Клавиатура pin8 -> TNM ZIF pin44
Клавиатура pin9 -> TNM ZIF PIN6
Клавиатура pin10 -> TNM ZIF pin43
Клавиатура pin11 -> TNM ZIF pin7
Клавиатура pin12 -> TNM ZIF pin42
Клавиатура pin13 -> TNM ZIF pin8
Клавиатура pin14 -> TNM ZIF pin41
Клавиатура pin15 -> TNM ZIF pin9
Клавиатура pin16 -> TNM ZIF pin40
Клавиатура pin17 -> TNM ZIF pin10
Клавиатура pin18 -> TNM ZIF pin39
Клавиатура pin19 -> TNM ZIF pin11
Клавиатура pin20 -> TNM ZIF pin38
Клавиатура pin21 -> TNM ZIF pin12
Клавиатура pin22 -> TNM ZIF pin37
Клавиатура pin23 -> TNM ZIF pin13
Клавиатура pin24 -> TNM ZIF pin36
Клавиатура pin25 -> TNM ZIF pin14
Клавиатура pin26 -> TNM ZIF pin35
Клавиатура pin27 -> TNM ZIF pin15
Клавиатура pin28 -> TNM ZIF pin34
Клавиатура pin29 -> TNM ZIF pin16
Клавиатура pin30 -> TNM ZIF pin33
Клавиатура pin31 -> TNM ZIF pin17
Клавиатура pin32 -> TNM ZIF pin32

Цитата
используйте TNM ITE адаптер клавиатуры.


Дальше жмем ок и видим наш адаптер


Как по мне, удобно.

На картинке еще видно, что нужно соединить землю материнской платы, с 10 выводом ICSP разъема программатора.
Ну и шлейфом к разъему клавиатуры материнской платы ноутбука.

Кроме того, есть возможность загрузить в папку на компьютер, файл конфигурации ITE-keymapConfigTNM , и не нужно в ручную выставлять пины конфигурации.
После выбора нужного мультика, жмем кнопку Config
и в верхнем левом углу окна нажимаем кнопку Fuse List File
указываем на загруженный файл конфигурации ITE-keymapConfigTNM и открываем его.
Выбираем нужный нам мультик. Софт сам выставит нужные пины по базе даных.


Ввобщем, жду уточнений по данным адаптерам от производителя.

Но очевидно, что уже сейчас, можно программировать данные мульты.
Прикрепления: 3747199.png(207Kb) · 2744164.png(63Kb) · 3502607.png(113Kb) · 9453182.png(256Kb) · 2189921.png(126Kb)

soldererДата: Вторник, 17.05.2016, 17:53 | Сообщение # 2
Группа: Пользователи
Сообщений: 1
Статус: Offline
Это прекрасно. Но не сказано ни слова о скорости работы программатора с данными ИМС (чтение/запись).

Добавлено (10.05.2016, 12:20)
---------------------------------------------
Кстати, если добавить в софт функцию проверки клавиатур, то получим альтернативу отечественным разработкам smile Хотя, думаю, владельцы TNM5000 давно имеют в арсенале данные тестеры.

Добавлено (17.05.2016, 18:52)
---------------------------------------------
Отвечу сам.
Великолепные показатели скорости: IT8586E FXA записывается и проверяется за одиннадцать секунд. В отечественных разработках (имею одну из них) этот процесс длится на порядок дольше.

Добавлено (17.05.2016, 18:53)
---------------------------------------------
Запись образа микропрограммы производил в режиме ISP.


leonvn2Дата: Вторник, 31.05.2016, 05:22 | Сообщение # 3
Группа: Пользователи
Сообщений: 7
Статус: Offline
Цитата solderer ()
Кстати, если добавить в софт функцию проверки клавиатур, то получим альтернативу отечественным разработкам

Полностью поддерживаю, цены программатору не было бы. Главное грамотно реализовать, т.е. поглядеть как у конкурентов и выбрать лучшие моменты. С удовольствием бы прикупил адаптер (переходник) для проверки клавиатур.

dodorДата: Воскресенье, 23.10.2016, 00:44 | Сообщение # 4
Группа: Пользователи
Сообщений: 3
Статус: Offline
когда появится TNM ITE-8xxx Adpator клавиатуры?

AdminДата: Воскресенье, 23.10.2016, 10:32 | Сообщение # 5
Группа: Администраторы
Сообщений: 1588
Статус: Offline
смотрите с вторника в разделе.

AdminДата: Вторник, 25.10.2016, 14:31 | Сообщение # 6
Группа: Администраторы
Сообщений: 1588
Статус: Offline
