Программатор GQ-4X , микросхема M29F032, 29F032. TSOP40
AdminДата: Воскресенье, 22.01.2012, 23:43 | Сообщение # 1
Группа: Администраторы
Сообщений: 1432
Статус: Offline
Программатор GQ-4X , микросхема M29F032D, M29F032, 29F032. Корпус TSOP40

Применяемый адаптер:- ADP-082 TSOP40A TSOP40B 2in1 плата база + ADP-077 TSOP 20mm Верхняя универсальная плата колдка ZIF 32-48.

Часто задаваемый вопрос- как вставить микросхему с корпусом Tsop40 в колодку с Tsop48 ?
Ответ вы найдете просмотрев внимательно видео.
Так же само ставятся корпуса Tsop32

Смотреть видео.

--

richi4Дата: Вторник, 07.02.2012, 09:56 | Сообщение # 2
Группа: Пользователи
Сообщений: 7
Статус: Offline
Admin,
Уж извиняйте,неожиданно нашёл здесь,похоже,ответ на вопрос админу,отправленный в лс.
Так что получается,что для AM29F016D в корпусе TSOP48-8bit, нужны две платы:
1. ADP-082 TSOP40A TSOP40B 2in1 плата база ,
2.ADP-077 TSOP 20mm Верхняя универсальная плата колодка ZIF 32-48.
Очевидно,это для программатора GQ-4X .Тогда почему верхняя плата ZIF 32-48.?Уж тогда должна быть ZIF 40-48.?
Тогда какие адаптеры нужны GQ-3X?

AdminДата: Вторник, 07.02.2012, 10:16 | Сообщение # 3
Группа: Администраторы
Сообщений: 1432
Статус: Offline
Quote (richi4)
1. ADP-082 TSOP40A TSOP40B 2in1 плата база ,
2.ADP-077 TSOP 20mm Верхняя универсальная плата колодка ZIF 32-48.
Очевидно,это для программатора GQ-4X .Тогда почему верхняя плата ZIF 32-48.?Уж тогда должна быть ZIF 40-48.?
Тогда какие адаптеры нужны GQ-3X?


Совершено правильно, вам нужен адаптер TSOP40B.
Он состоит из двух плат
ADP-082 TSOP40A TSOP40B 2in1 плата база в которую в нужную группу гнезд вставляется DP-077 TSOP 20mm Верхняя универсальная плата колодка ZIF 32-48, а в нее уже нужная нам ис.

DP-077 TSOP 20mm Верхняя универсальная плата колодка ZIF 32-48 - потом и названа универсальной что может принимать в свою нулевую колодку микросхемы в корпусе TSOP 20mm с количеством ног от 32 пина до 48 включительно.

Я заверяю вас, с AM29F016 поддерживается как программатором GQ-3X , так и GQ-4X.

Адаптеры универсальны- подходят как к LTP версиям прогеров, так и к GQ-3X , GQ-4X

Рекомендую покупать программатор GQ-4X , поскольку 3х поддерживает малое количество SPI флешей... а они очень распространены.

Так же рекомендую покупать не один адаптер, а комплект.. Будет куда дешевле , чем покупать по штучно. Купив раз , перекроете все ис в корпусе тсоп, поддерживаемые программатором.

richi4Дата: Вторник, 07.02.2012, 10:19 | Сообщение # 4
Группа: Пользователи
Сообщений: 7
Статус: Offline
Дополнение - а этот адаптер не подойдёт "Адаптер TSOP48 8/16 bit ADP-003" для AM29F016D-TSOP48-8bit??
Как бы не промахнуться - закажешь,да не то.Вы бы как то облегчили процесс выбора адаптера - написали бы конкретно,какой адаптер для какого типа схемы подходит.

AdminДата: Вторник, 07.02.2012, 10:27 | Сообщение # 5
Группа: Администраторы
Сообщений: 1432
Статус: Offline
Quote (richi4)
Дополнение - а этот адаптер не подойдёт "Адаптер TSOP48 8/16 bit ADP-003" для AM29F016D-TSOP48-8bit??


НЕ ПОДОЙДЕТ

ответ выше постом.

Quote (richi4)
Вы бы как то облегчили процесс выбора адаптера
- над этим сейчас работаем, будет сервис на сайте где можно выбрать ис , который укажет нужный адаптер....

Но.... запустив софт на GQ-4 , выбрав нужную ис.. вы получите ответ на свой вопрос.

richi4Дата: Вторник, 07.02.2012, 21:10 | Сообщение # 6
Группа: Пользователи
Сообщений: 7
Статус: Offline
Admin,
Quote (Admin)
Но.... запустив софт на GQ-4 , выбрав нужную ис.. вы получите ответ на свой вопрос.

Запустил софт - а высвечивается то DP-076...,а не DP-077.
Несколько непонятно для GQ-3,у которой колодка ZIF на 32 пина,тогда как на AM29F016 - 38 рабочих ног.Это как же она работает при таком раскладе,перемычек вроде никаких нет?

AdminДата: Вторник, 07.02.2012, 21:14 | Сообщение # 7
Группа: Администраторы
Сообщений: 1432
Статус: Offline
ADP-076 это плата база tsop40b.
77 на борту имеет как б так и а.

дополнительные шины адресов.

ой... смотрим.

в 4х все через колодку.. без проводов.

richi4Дата: Четверг, 09.02.2012, 20:18 | Сообщение # 8
Группа: Пользователи
Сообщений: 7
Статус: Offline
Admin,
1. Посмотрел - для GQ-3 подключаются дополнительные проводки.Тогда всё ясно.
2.Не ответили на основной вопрос - поддержка M29F032D, M29F016 ?
В списке то есть,а вы сами-то проверяли? Читал,что как раз с ними то на ваших программаторах и выскакивают ошибки. А потому и не советуют брать.......
Попробуйте сами то проверить.
3.Чего вы так засекретились - чего за картинки такие,ничерта не разберёшь.На сайт не зайти.По 15 раз жму на этот код безопасности.Поэтому и народу у вас нет никого.!!!!!


Сообщение отредактировал richi4 - Четверг, 09.02.2012, 20:25

AdminДата: Четверг, 09.02.2012, 20:34 | Сообщение # 9
Группа: Администраторы
Сообщений: 1432
Статус: Offline
Без картинок не как, от спама по другому нет защиты.
Так уж извольте обновлять картинку если не разборчивая.
Народу у нас хватает с головой, с чего такие выводы?

2. Поддерживаются.

Quote (richi4)
В списке то есть,а вы сами-то проверяли? Читал,что как раз с ними то на ваших программаторах и выскакивают ошибки. А потому и не советуют брать.......


Думаете я буду вас уговаривать покупать? Глупости.

Не советуют брать те кто с этим программатором не работал не разу, спросите у тех у кого он есть.
Дайте ссылку, почитаю советы "советчиков".
Все советчики очень часто путают 4х с 5ф.... лтп версиями. Хотя и они свои 450 грн отрабатывают на 100%
И очень часто сравнивают несравнимое... программаторы за 1000 вечно зеленых, с тем же 4х за 150у.е... Хотя меня это польщает, если сравнивают с такими монстрами за такие деньги!

richi4Дата: Среда, 15.02.2012, 09:47 | Сообщение # 10
Группа: Пользователи
Сообщений: 7
Статус: Offline
Микросхема AM29F016D идёт в корпусах: "TSOP48 Standart" и "TSOP48 Reverse". Понятно,что согласно описанию на GQ-4X он поддерживает AM29F016D и скорее всего в корпусе "TSOP48 Standart" с ранне названным адаптером.
А как же нам считывать AM29F016D в корпусе "TSOP48 Reverse"? Там ведь совершенно другая цоколёвка - можно и спалить.
Кто нибудь может ответить на этот вопрос - пора заказывать уже,но опасаюсь промахнуться.
А код безопасности всётаки упростили - совсем другое дело.Похоже,жалоба помогла......

AdminДата: Среда, 15.02.2012, 10:58 | Сообщение # 11
Группа: Администраторы
Сообщений: 1432
Статус: Offline
адаптеры для стандартного корпуса.
TSOP48 Reverse большая редкость. Если попадется можно просто перевернуть микросхему верх ногами.
не пробовал правда войдет ли перевернутая в колодку, но на крайний случай можно и припаяться на плату под пайку, она идет в комплекте.

richi4Дата: Четверг, 16.02.2012, 06:57 | Сообщение # 12
Группа: Пользователи
Сообщений: 7
Статус: Offline
TSOP48 Reverse - не редкость.Применяются в платах памяти совместно "TSOP48 Standart".Удобно делать разводку и паять в дальнейшем - уменьшаются прир этом габариты.
Перевернуть - не получится.Цоколёвка совпадает в том случае,если схему в панельку вставлять "спиной".
Панельку живьём в глаза не видел . Будет она в ней контачить и войдёт ли вообще - вопрос.
Купить панельку TSOP48 в Москве практически невозможно - а то бы попробовал.
Отправлю-ка я этот вопрос в Канаду изготовителям.Может у них есть адаптер под корпус "TSOP48 Reverse"....

Добавлено (16.02.2012, 05:57)
---------------------------------------------
Admin,
Канада ответила,что адаптеров под "TSOP48 Reverse" у них нет и не было.Помочь ничем не могут.
Можно попробовать сделать самостоятельно - если достать цоколёвку на разьём ZIF-40.
Вопрос: Где можно достать цоколёвку на разьём ZIF-40 программатора GQ-4X.?



Сообщение отредактировал richi4 - Среда, 15.02.2012, 13:29

YuraTVДата: Четверг, 16.02.2012, 20:08 | Сообщение # 13
Группа: Пользователи
Сообщений: 19
Статус: Offline
Распайка ZIF40 GQ4X. Сделай под реверс адаптер под пайку. Морока паять, но настоящая
головная боль-найти панельку.
Прикрепления: GQ-4X-ZIF-Map.rar(45Kb)

AdminДата: Четверг, 16.02.2012, 22:03 | Сообщение # 14
Группа: Администраторы
Сообщений: 1432
Статус: Offline
да.... а при чем тут цоколевка зифа? данная ис работат с прогером через выше озвученный адаптер.
Переворачивать нужно верхнюю часть адаптера с нулевой колодкой, а не цоковлевку зиф..

Нет не чего вообще проблематичного, ложите на брюхо и работаете.
ложить нужно не саму ис в колодку с нулевым... а саму плату с колодкой.
перепаяете и удлините гнезда на универсальной плате и все дела.
Все генеальное просто....

Понятное дело что микросхема верх брюхом не зажмется в колодке тсоп... а вот вся плата верхняя с колодкой...

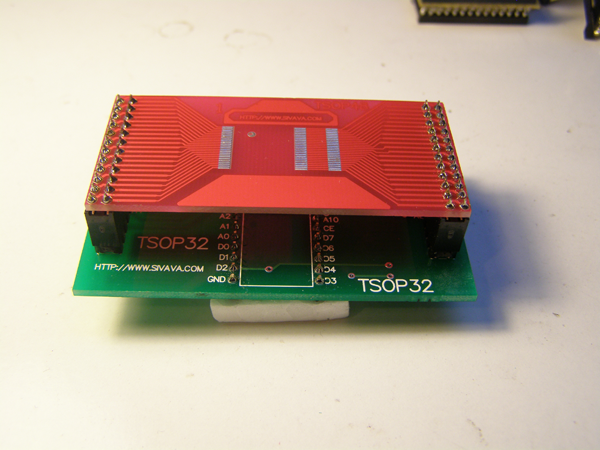

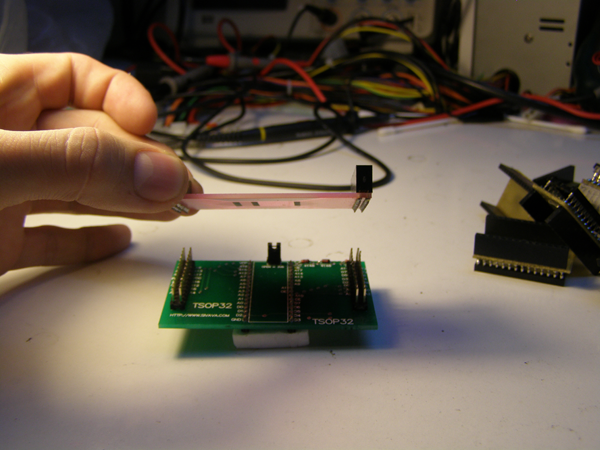

фото для понятности.. и база не та... и верх под пайку.



YuraTVДата: Четверг, 16.02.2012, 22:39 | Сообщение # 15
Группа: Пользователи
Сообщений: 19
Статус: Offline
Я так думаю, что richi4 совсем запутался в этом "бутерброде" GQ4 - адаптер TSOP40B -
адаптер-панелька (или по пайку) чипа. На mcumaal.com на форуме есть видеоролики
по подключению всего этого под разные чипы, только точно знать какие адаптеры.
А для этого сам программатор пишет, какой адаптер нужен.

Добавлено (16.02.2012, 21:39)
---------------------------------------------
Прошу прощения ошибся. mcumall.com
