Программатор RT809H с адаптерами 27 шт. – NAND, EMMC, TSOP, PLCC, SPI

Программатор RT809H — расширенный комплект 27 адаптеров (34 позиции)

Профессиональный набор с платой EDID, адаптером KB9012, панелью TSOP56 и преобразователем 1.8V

🧠 Возможности расширенной комплектации RT809H (27 адаптеров)

Универсальный высокоскоростной программатор RT809H в расширенной комплектации из 27 адаптеров (всего 34 компонента в комплекте поставки) спроектирован для углубленного компонентного ремонта компьютерной техники, телевизоров, мониторов и автомобильных электронных блоков управления. Ключевым отличием этого комплекта является наличие специализированной платы EDID для работы с матрицами, отдельного модуля KB9012 для мультиконтроллеров, активного переходника на 1.8В для новейших типов микросхем SPI Flash, а также дополнительных плат под пайку.

Устройство гарантирует быструю и безопасную прошивку NAND, NOR, SPI, EMMC и EEPROM микросхем. За счет встроенных интерфейсов VGA, HDMI и ISP-разъема инженер может производить считывание и запись данных непосредственно в схеме (In-Circuit) без теплового повреждения контактов платы и микросхем.

✅ Ключевые преимущества программатора RT809H

• Гигантская база компонентов: Полноценная поддержка более 40 000 наименований микросхем памяти и контроллеров.
• Безопасная прошивка NAND: Поддержка NAND Flash памяти объемом до 64 Гбит с автоматическим обходом и аппаратным учетом BAD-блоков.
• Интеллектуальный автоопределитель: Автоматическое мгновенное определение типа установленного чипа (Auto-Detect).
• Внутрисхемное программирование (ISP): Легкое подключение через диагностические разъемы VGA, HDMI и специализированный ISP-шлейф.
• Защита цепей: Интеллектуальная система проверки правильности установки ножек в сокет («Pin Detect») и встроенная токовая защита от КЗ.
• Ремонт ноутбуков: Программирование мультиконтроллеров (EC) популярных серий напрямую через клавиатурный разъем.
• Высокие скоростные показатели: Реальная скорость обмена данными по USB 2.0 достигает 25 МБ/с.
• Широкий диапазон напряжений: VCC от 1.2В до 6.5В, импульсное напряжение VPP до 25В.

⚙️ Технические характеристики комплекта

• Интерфейсы передачи данных: Сверхскоростной USB 2.0, VGA порт, HDMI порт, выделенный разъем ISP/ICSP.
• Совместимость с компонентами: NAND, EMMC (включая автоматический разбор разделов), SPI Flash, TSOP, NOR, EEPROM, PLCC, SOP, SSOP.
• Аппаратный самотест: Встроенная утилита диагностики работоспособности всех узлов программатора перед циклом записи.
• Защитные механизмы: Токовая защита шин питания, проверка контактов сокета перед подачей повышенного напряжения.

📦 Содержимое комплекта поставки (27 адаптеров / 34 позиции)

1. Профессиональный программатор RT809H — 1 шт.
2. Адаптер под пайку TSOP-VSOP-SSOP — 1 шт.
3. Адаптер SOP PAST Socket — 1 шт.
4. Интерфейсный кабель ISP CABLES — 1 шт.
5. Диагностический кабель VGA — 1 шт.
6. Экранированный кабель USB (высококачественный) — 1 шт.
7. Адаптер PLCC44-DIP40 — 1 шт.
8. Адаптер PLCC32-DIP32 — 1 шт.
9. Адаптер PLCC28-DIP24 — 1 шт.
10. Адаптер PLCC20-DIP20 — 1 шт.
11. Шлейф гибкий FFC 200MM 0.5mm-32P — 1 шт.
12. Шлейф гибкий FFC 200MM 1.0mm-32P — 1 шт.
13. Металлический экстрактор для микросхем PLCC — 1 шт.
14. Адаптер SOIC8 SMD клипса-прищепка (TOOL-012B) — 1 шт.
15. Панель Psop44 AM29Fxxx — 1 шт.
16. Панель Tsop48/40/32 548T2 — 1 шт.
17. Панель TSOP56 RT-TSOP56-A V1.1 — 1 шт.
18. Универсальный мультиконтроллерный адаптер ITE_Adapter_V1.5 — 1 шт.
19. Интерфейсный кабель ISP CABLES (дополнительный) — 1 шт.
20. Кабель подключения RT-SOP-A ISP — 1 шт.
21. Адаптер SSOP8-DIP8 TSSOP8-DIP8 (ADP-070) — 1 шт.
22. Адаптер SOP8 - DIP8 (150mil) — 1 шт.
23. Адаптер SOP16 - DIP8 (150mil) — 1 шт.
24. Адаптер SOP8 - DIP8 (200mil) — 1 шт.
25. Адаптер SOP16-DIP16 (300mil) — 1 шт.
26. Адаптер SSOP28/TSSOP28-DIP28 — 1 шт.
27. Адаптер SOP28-DIP28 (300mil) — 1 шт.
28. Адаптер с ZIF сокетом для 1.8V SPI (переходник сигналов уровня 3V → 1.8V) — 1 шт.
29. Адаптер программирования KB9012 — 1 шт.
30. Плата интерфейса ICSP interface board (PIC series MCU) — 1 шт.
31. Кабель подключения ICSP — 1 шт.
32. Переходная плата под пайку SOP8/MSOP8/SSOP8/SOP16-DIP16 — 1 шт.
33. Переходная плата под пайку TSOP-VSOP-SSOP (дополнительная) — 1 шт.
34. Специализированная плата EDID — 1 шт.

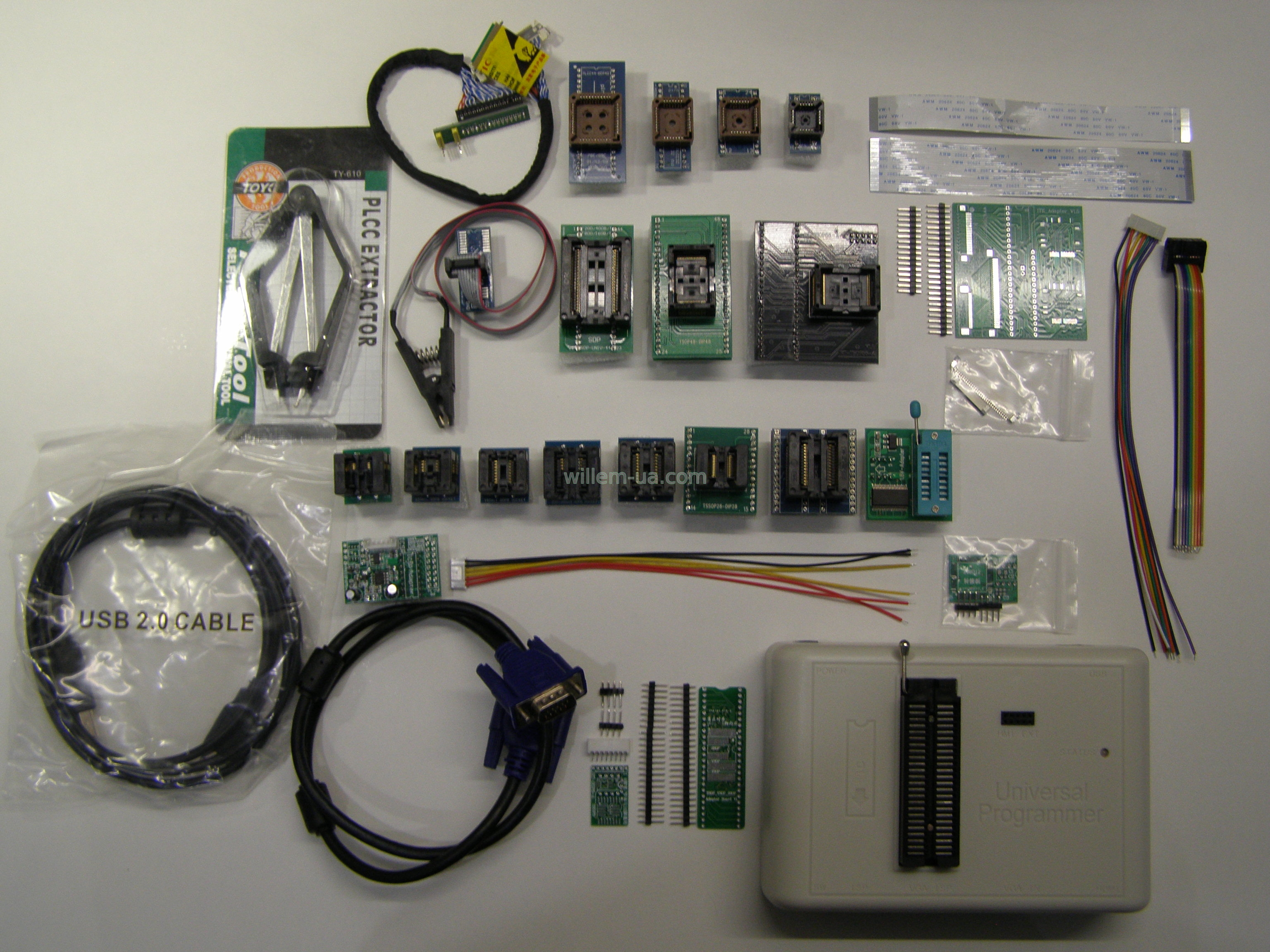

🖼️ Фото комплектации и примеры верификации

🎥 Видеообзоры и обучающие уроки

🎬 Открыть обучающие видеоматериалы по RT809H на форуме

🛡️ Гарантия оригинальности и защита от подделок

Ввиду огромной популярности прибора, на рынке часто встречаются дешевые неоригинальные реплики низкого качества. Willem-UA поставляет исключительно сертифицированные приборы. Проверить статус дистрибьютора вы можете на официальном сайте производителя IFIX: Официальный список дистрибьюторов IFIX.
