Прошивка PIC 18F452
AlexSanДата: Понедельник, 2012-06-04, 21:39 | Сообщение # 1
Группа: Пользователи
Сообщений: 2
Статус: Offline
Программатор GQ-4X не могу прошить PIC18F452 корпус TQFP переходника не нашел, поэтому подключил к колодке 5 ног чипа: Vdd Vss MCLR PGD и PGC соответственно контакты колодки №11;12;1;39;40. Чтение проходит, защиты чипа отключены, а вот прошить микроконтроллер так и не смог - при верификации остаются старые данные. Скачал последний софт с сайта результат тот же. Подскажите как можно прошить этот чип? Может в подключении есть ошибки?

AdminДата: Четверг, 2012-06-07, 03:30 | Сообщение # 2
Группа: Администраторы
Сообщений: 2072
Статус: Offline
Quote (AlexSan)
Чтение проходит, защиты чипа отключены, а вот прошить микроконтроллер так и не смог - при верификации остаются старые данные.

ID отдает правильно?
Стирали кнопкой -стереть?
После стирания бланк тест проходит?

Подключение при выборе в софте PIC18F425** DIP40.


Подключение при выборе в софте PIC18F425** Adapter ICSP/PIC

AlexSanДата: Понедельник, 2012-06-18, 23:12 | Сообщение # 3
Группа: Пользователи
Сообщений: 2
Статус: Offline
Пишет ошибку ID. Стирание чипа не происходит, (операция завершается без вывода ошибок, но чип не стирается). При многократных попытках записи иногда частично прописывает то память данных, то память программы. Подключаю так как показано на картинке DIP40 за исключением подачи вторых выводов питания PIN 31 и 32 - я их не использовал, может в этом ошибка? Чип в корпусе TQFP, пытаюсь прошить внутрисхемно - на плате есть шестиштырьковый разъем (5 используется 1 пустой) на который выведены Vdd Vss MCLR PGD и PGC процессора.

AdminДата: Понедельник, 2012-06-18, 23:50 | Сообщение # 4
Группа: Администраторы
Сообщений: 2072
Статус: Offline
Quote (AlexSan)
PIN 31 и 32 - я их не использовал, может в этом ошибка?

Что мешает подключить(подпаять) два провода?
Фьюзы... а генератор на плате работает...?

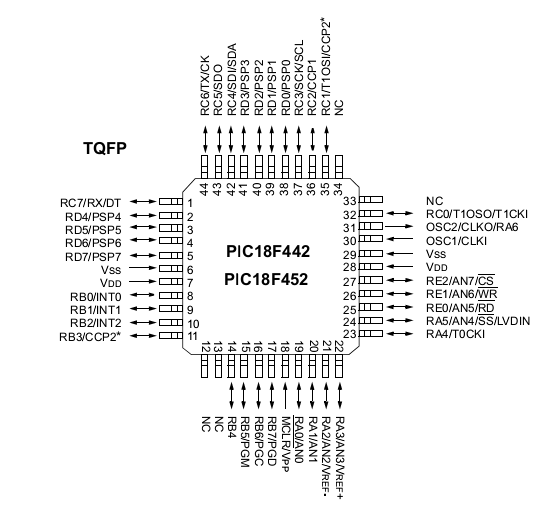

Распиновка этого корпуса в номера дипа не попадает...это учтено?
