POST Card карты KQCPET6-H
На данный момент есть более
новей версия. Можете ее
купить. На данное время, мы считаем лучшей post card из всех карт, для диагностики материнских платы от стационарных компьютеров, для ноутбуков она подходит значительно меньше. Другие карты, тихо курят в сторонке.

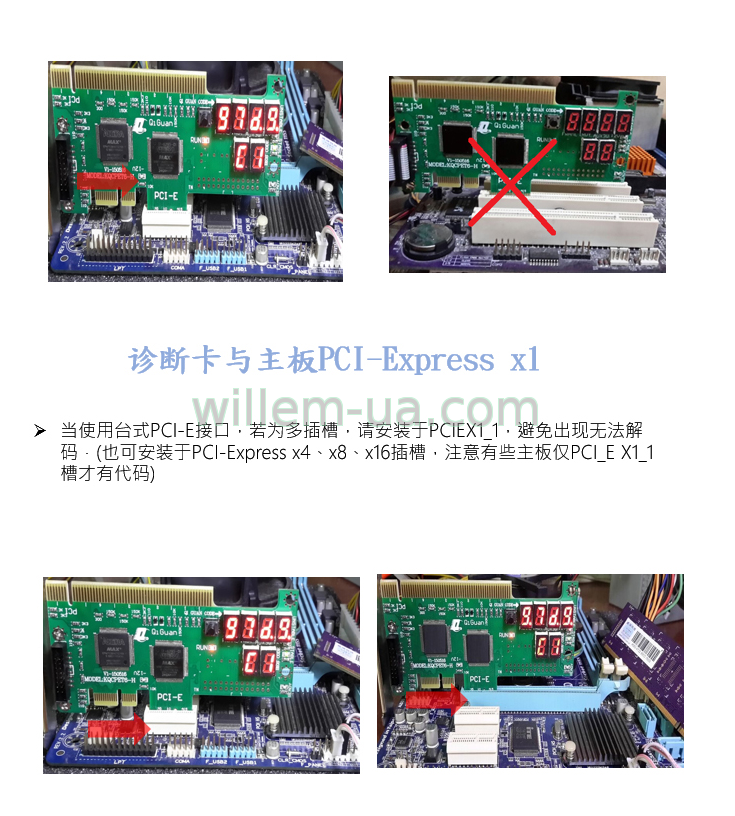

Вся прелесть этой платы заключается в том, что она показывать посткоды и сигналы не только через разъем PCI, как и все остальные посткарты, но и через слот PCI-E.
При этом имеет обширную поддержку производителей материнских плат. На пример ASUS, MSI, Gigabyte, ASROCK и многих других.
Для начинающий мастеров немного распишу по сигналам необходимым для СТАРТА материнской платы, которые имеются на ДАННОЙ post Card.
1) сигнал RST# - индикатор не светится
2) CLK, clock (клок) - индикатор светится, это тактирование шины PCI
3) сигнал IRDY# - индикатор не светится
4) сигнал FRAME# - индикатор не светится
3) 3VAux - индикатор светится постоянно, это standby напряжение 3.3В
5) 12V - индикатор активен.
Это необходимые, но не достаточные условия для старта материнской платы, дальше Вам помогу POST коды.
Расшифровка POST кодов PhoenixBIOS - скачать.
Данное оборудование поставляется "As Is" и не предполагает в явном либо неявном виде
существования дополнительной/ожидаемой функциональности. Данное оборудование предполагается к
использованию специалистами соответствующей квалификации и не предполагает дополнительного
разъяснения, обучения либо консультаций по его использованию.
Ввиду того, что данное оборудование предполагается к использованию с устройствами, имеющими
аппаратные/программные неисправности, гарантийные обязательства на узлы оборудования и устройств,
стороны внешнего подключения, а так же на саму Post card - не распространяются.
Обмену, возврату по выше описанным причинам - не подлежит!
ОТВЕТ НА ВОПРОС- " У МЕНЯ ОНА НЕ ЧЕГО НЕ ПОКАЗЫВАЕТ... !!!, ОНА НЕИСПРАВНА!!!" - НАЙДЕТЕ ЗДЕСЬ
