Модуль коммутации ( Keyboard module )

Рейтинг: 5.0/1
1596грн.
    Наличие: Есть в наличии.
    Единица: шт.
    Вес: 0.05

    Модуль коммутации ( Keyboard module )



    Для программатора SVOD KBC. Модуль коммутации  и он же тестер клавиатур. Имеет 2 функции. Первая это подключение к ноутбуку через клавиатурный разъем без пайки для прошивки мультиконтроллеров. В комплекте 5 шлейфов длиной 200мм. Вторая функция это проверка клавиатур для ноутбуков.

    модуле стоит 6 разъемов, 24 пина, 25 пинов, 26 пинов, 30 пинов и 2 разъема по 32 пина с шагом 1 мм. Один 32 пиновый разъем предназначен для подключения плат коммутации. Модуль работает в комлекте с программатором SVOD KBC

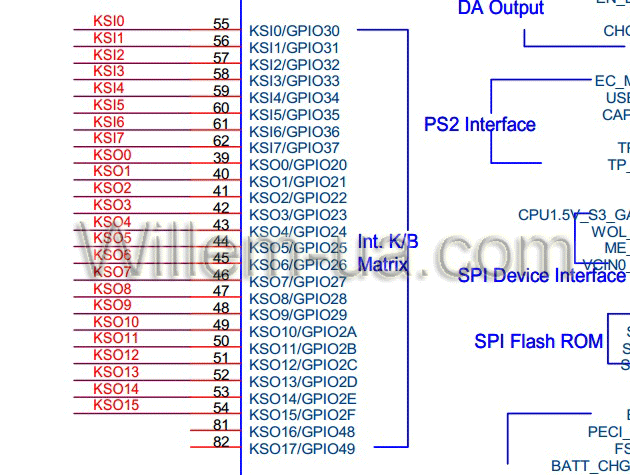

    пример подключения к  материнской платы compal LA-8224p . Для это откроем схему и посмотрим куда выходят вывод 42, 59, 60, 61 и 62 мультиконтроллера kb9012





    видим, что 42 - KSO3, 59 - KSI4, 60 - KSI5, 61 - KSI6 и 62 - KSI7. Теперь где эти выводы на клавиатурном разъеме





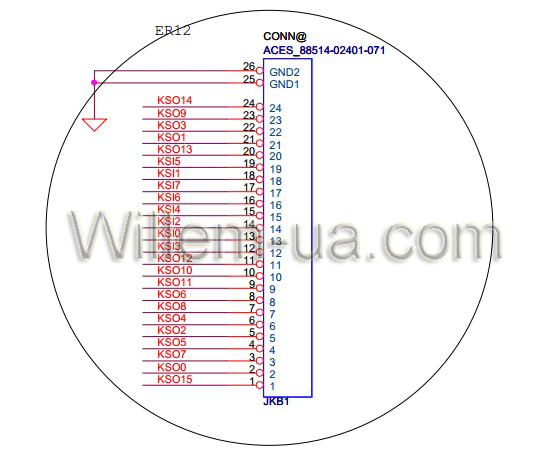

    на клавиатурном разъеме эти выводы будут KSO3 - 22 pin, KSI4 - 15 pin, KSI5 - 19 pin, KSI6 - 16 pin и KSI7 - 17 pin. То есть мы получили соответсвие пина мультиконтроллера с пинами на клавиатурном разъеме, а именно 42-22, 59 - 15, 60 - 19, 61 - 16 и 62 - 17. Теперь в нашей программе открываем меню "add new motherboard"





    нажимаем кнопку "add" и наши выбранные данные запишутся в файл, в котором будут храниться все наши добавленные материнские платы.

    Теперь для прошивки мультиконтроллера KB9012 на материнской плате LA-8224p нам достаточно взять шлейф 24 пина из комплекта и просто подключить его к клавиатурному разъему на материнской плате и в нашей программе выбрать, что у нас подключена материнская плата LA-8224p. Все, теперь можно программировать контроллер, более ничего делать не надо.

    Длина кабеля подключаемого от модуля через usb разъем к материнской плате не должна превышать 30 см.

    Модуль работает только на firmware выше 1, на 1 не работает.

    Видео как прошить внешний биос через мультиконтроллер ene KB****

    Для подключения к KB926 использовать следующюю распиновку

    47 KSO8 - 60 KSI5
    48 KSO9 - 59 KSI4
    49 KSO10 - 61 KSI6
    50 KSO11 - 62 KSI7

    слева 926 , справа 90xx







    Добавлен в каталог: Вторник, 15.09.2015
