MiniPro TL866A USB универсальный программатор.
MiniPro TL866A USB универсальный программатор. Полный комплект.

Покупайте оригинальное! Список дистрибьюторов производителя программатора MiniProg TL866.



Количество поддерживаемых микросхем на 03.03.13   -  13137 шт. !



Краткое описание:

  Версия  TL866A имеет полнофункциональный ICSP протокол(разъем) в отличии от упрощенной версии TL866CS.  Так же в данной версии большее количество адаптеров включенных в  комплект с программатором.  Общее количество адаптеров - 9шт!

+ Экстрактор PLCC в подарок!



Полный список дополнительных адаптеров в комплекте: (информация устаревшая, актуальная в интернет магазине. добавлены новые комплектации)



1.Адаптер SOIC-8 SOP8 150 mil (3.9mm-4.1mm, узкий) , с нулевой колодкой!

2.Адаптер ADP-081A SOIC8-DIP8 5-6mm (200~209mil широкий корпус), с нулевой колодкой!

3.Адаптер  SOIC16-SOP16 5-6mm (200~209mil широкий корпус), с нулевой колодкой!

4.Адаптер PLCC32 к программатору MiniPro TL866

5.Адаптер  PLCC44 TO DIP40

6.Адаптер TSSOP8 and SOP16 под пайку

7.Адаптер 8-16 SOIC под пайку

8.Кабель ICSP cable(6pins)

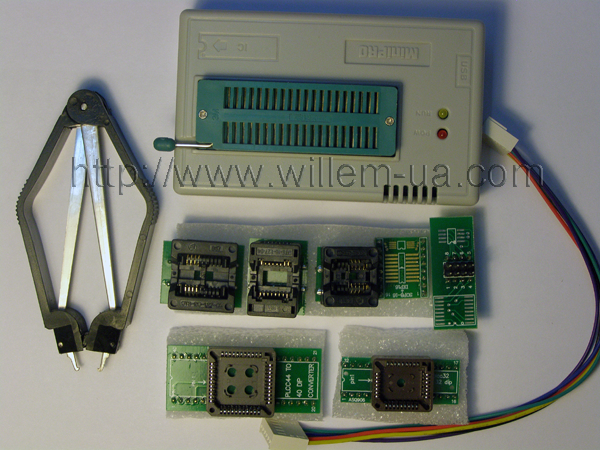

Комплектация на фото

MiniPro_TL866A





Программатор можно приобрести в нашем интернет магазине
Дополнительные адаптеры для программатора MiniPro TL866A USB, можно приобрести здесь.





Описание программатора  MiniPro TL866A USB.



  Хорошо продуманный  профессиональный программатор.  Произведенный по SMD технологии, унифицированный пользовательский интерфейс программного обеспечения , проста в использовании, высокая скорость работы, авто обновление внутренней прошивки вместе с обновляемым софтом, авто определение SPI Flash 25 серии -  достоинства данного программатора.





Soft MiniPro_TL866





  Данный программатор можно смело рекомендовать как для ремонта ноутбуков, компьютерной техники, бытовой техники, чип-тюнинга авто, корректировки одометров. Сфера применения столь широка, что перечислить все не хватит и жизни.



  Когда первый раз берешь MiniPro TL866 в руки, трудно верится что у него такие возможности которые заявлены производителем.. но это действительно так! Огромные возможности в корпусе чуть больше пачки сигарет с фильтром.



  Не нужно не каких внешних блоков питания- продуманная схема и применяемые микроконтроллеры с низким энерго-потреблением, позволяют запитываться от компьютерного USB одним кабелем(обязательное условие- подключайтесь в системный блок в задние разъемы USB ).

  Внутренняя компоновка типа «сендвич», две печатные платы позволили весьма умно и прогрессивно уменьшить габаритные размеры не затрагивая качество и функциональность.  Очень полезна и удобна функция самотестирования.

  Отличительная особенность данного программатора - обновление программного обеспечения микроконтроллеров (прошивка) , проходит при выходе нового софта. Только вы запустите софт, выше чем в данный момент запрограммирован программатор, запущенный софт сразу сообщит, об необходимости обновления внутренней прошивки программатора.



  Заходим в меню Tools, и видим, что некогда серая надпись  Reflash fireware, стала активна. Нажав на нее, внутренняя прошивка программатора обновляется. Т.е, вместе с выходом нового софта, выходит и новая прошивка на программатор!





  Введена защита от  перенапряжения, перегрузки по току:  цепи питания VCC, VPP программатора,  оснащены независимой защитой  от повышенных токов и напряжений. Примененные импульсные преобразователи напряжения Vрр и Vсс , позволяют изменять напряжение  в широких диапазонах (3,3...21V) и (2,5...6,5V). Отличная фильтрация напряжений Vрр и Vсс и как следствие отсутствие пульсаций,  достигается примененными многоступенчатыми фильтрами.

  Каждый контакт, 40-контактного  разъема ZIF  программатора, имеет защиту от перенапряжения и короткого замыкания. Он может эффективно предотвратить смерть  чипа при неправильной установке в ZIF-сокет,  от короткого замыкания контактов и  другие причины.

  Поэтому, при неправильной установке чипа, коротком замыкании его ног - программатор, чип,  пк  не пострадают. Защита сработает с молниеносной скоростью 100ms.


  Кто часто работает с микросхемами типа SPI Flash, по достоинству оценят автоматическое определение микросхемы. Теперь не нужно всматриваться в лупу или микроскоп определяя маркировку микросхемы! Не нужно гуглить по поводу расшифровки нестандартной маркировки. Все очень просто!

   Вставляем микросхему в программатор, нажимаем кнопку с изображением лупы и 25, в появившемся окне уточняем сколько ног в ис ( 8 или 16 ) и жмем Detect. Программатор тут же прочитает название микросхемы с нее же самой, и предложит ее выбрать - кнопка Select.

Select_spi25





  Адаптеры...выбор адаптеров... посмотрите на скриншот. Выбор нужного адаптера настолько удобен! При любой операции с чипом которому нужен адаптер , в окне для подтверждения действия есть кнопка- View Adapter. Жмем ее и видим не просто графическое, условное обозначение адаптера, а его фотографию! На фото видно сразу уточнение расположение ключей микросхемы. Очень удобно!

MiniPro_TL866 View_Adapter





  Программатор  поддерживает  высокую скорость параллельного программирования и в то же время, все AVR ATMEGAxxx чипы могут быть запрограммированы через  ICSP интерфейс. Поэтому корпуса TQFP64, TQFP100PIN AMEGAxxx  и другие, поддерживаются через это протокол в полном объеме. Подключение через встроенный разъем ICSP в программаторе по схеме... которую так же как адаптер всегда можно увидеть нажав на кнопку View ICSP Connection

Смотрим скриншот.



MiniPro_TL866A View_ICSP





Программное обеспечение работает под  операционными системами   Win 2000/Win XP / WIN 2003/WIN 2008/WIN Vista/Win7,  как 32 разрядными, так и 64 разрядными (софт выше версии 5.5)



Ниже вы можете скачать файлы, нужные для работы с данным программатором.





     Полное описание программатора MiniPro TL866A USB рус.



     Список поддерживаемых микросхем программатора MiniPro TL866A USB  .txt



     Программное обеспечение программатора MiniPro TL866A USB v5.90



     Файл Help MiniPro TL866 programmer Help.chm на английском языке.





Комплект поставки:

1. Программатор MiniPro TL866A USB - 1шт.
2. Шнур USB - 1шт.
3.Адаптер SOIC-8 SOP8 150 mil (3.9mm-4.1mm, узкий) , с нулевой колодкой! -1шт.
4.Адаптер ADP-081A SOIC8-DIP8 5-6mm (200~209mil широкий корпус), с нулевой колодкой! - 1шт.
5.Адаптер  SOIC16-SOP16 5-6mm (200~209mil широкий корпус), с нулевой колодкой! -1шт.
6.Адаптер PLCC32 к программатору MiniPro TL866 -1шт.
7.Адаптер  PLCC44 TO DIP40 -1шт.
8.Адаптер TSSOP8 and SOP16 под пайку -1шт.
9.Адаптер 8-16 SOIC под пайку -1шт.
10.Кабель ICSP cable(6pins)-1шт.
11. Диск с софтом и описанием - 1шт.
12. Заводская упаковка в виде коробки с уплотнителем - 1шт.
13. Экстрактор PLCC


Программатор можно приобрести в нашем интернет магазине
Дополнительные адаптеры для программатора MiniPro TL866A USB, можно приобрести здесь.

distribjutory_miniprog

Все права защищены. Полное или частичное копирование материалов  сайта разрешено только при обязательном указании автора и прямой гиперссылки http://www.willem-ua.com

Категория: Программаторы | Добавил: Admin (13.09.2012) | Автор: Дмитрий Субботин W
Просмотров: 35690 | Теги: usb, MiniPro, TL866A | Рейтинг: 5.0/1
